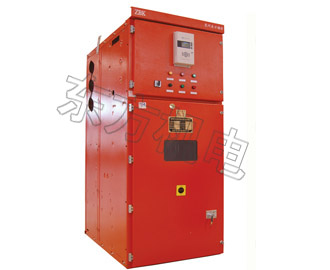

ZBK1-G/10矿用一般型高压开关柜
用途及范围
ZBK1-G/10 型矿用一般型高压开关设备，主要用于低沼气和高沼气矿井的井底车场、总进风巷及架线电机车通达的机电峒室内，作为 10 （ 6 ） kV 三相三线中性点不直接接地供电系统中的高压配电开关设备使用。
使用条件
1环境温度：最高气温+40度，最高日平均气温+25度，最高年平均气温+20度，最低气温度-30U度；
2当空气温度为25度时，相对湿度不大于97%
3海拔高度不超过1000 m（1000米以上采用特殊措施处理）
4安装垂直倾斜度不超过5度
5煤矿井下无瓦斯、煤尘爆炸危险和无显著摇动与冲击振动的场所
6无导电尘埃及足以腐蚀金属和破坏绝缘的气体、无淋水的地方
主要电气参数
1、额定电压： 10 （ 6 ） kV ；
2、最高电压： 12 （ 7.2 ） kV ；
3、额定电流： 1250A ；
4、额定频率： 50HZ ；
5、辅助电路控制电源电压为 110 （ 220 ） V 。远距离控制电压为交流 36V ；
6、额定短路开断电流 ( 有效值 ) ： 12.5 （ 20 ） kA ；
7、外型尺寸： 2000 （高） X800 （宽） X1200 （深）
