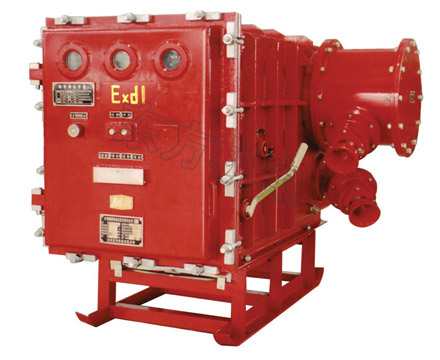

BGP9L-6、10G矿用隔爆型高压真空配电装置
用途

BGP9L系列矿用隔爆型高压真空配电装置适用于含有甲烷混合气体，具有爆炸危险的煤矿井下，对额定电压12kV(7.2kV)，额定频率50HZ，额定电流不超过630A的三相交流中性点不直接接地的供电系统进行控制、保护和测量。
产品特点
1、有分断能力强，寿命长，性能可靠，设计合理，安装、维修方便等特点；
2、可单台使用，也可联合使用，既可作为进线开关，又可作为馈电开关，还可作为联络开关。通过变换引入装置，可配接铠装或橡胶电缆。备有专用分体式隔爆联通节及连接母线，用记可非常方便地进行联台，解决了以往产品联台困难的问题。
3、采用活节螺栓压板式快开门结构，既有快开门的特点，同时克服了以往的快开门产品防爆参数不稳、不利于矿用安全的问题。
4、真空断路器为手车式结构，通过隔离插销一直于外引接连接，实现了双断点隔离，并具有可靠的防误操作功能。
保护功能：
1、采用微电脑综合保护装置，具有过载、短路、漏电、电缆绝缘监视、失压等保护功能：过载整定电流值分别为开关额定电流值的：0.2、0.3、0.4、0.6、 0.8 、1.0 、1.2、1.4倍；短路保护整定电流分别为开关额定电流值的：1.6、2.0、3.0、4.0、5.0、6.0、8.0、10倍；漏电保护具有功率方向型和零序电流型转换功能；
2、具有直观的汉字液显功能；
3、有效的解决了中性点不直接接地和中性点经消弧线圈接地两种供电公式下的漏电保护问题；
4、具有操作过电压保护功能；
5、采用RS-485标准通信接口，为实现井下供电信息自动化奠定了基础。
主要技术参数
1额定电压6/10KV
2最高工作电压7.2/12KVA
3额定频率50HZ
4额定电流A 50、 100、200、315、400、630
5额定短路开断电流12。5KA
6外型尺寸（基本型）mm  1286*1157*1255（6KV）1386*1257*1455（10KV）
7重量：约800Kg/1000Kg
