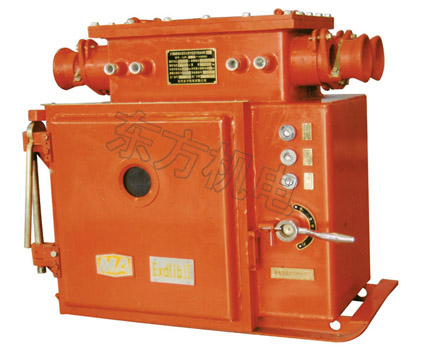

QJR矿用隔爆兼本质安全型交流真空软起动器
产品用途：
该产品适用于有甲烷混合气体，具有爆炸危险的煤矿井下，在交流50Hz、额定电压1140V、660V、380V，额定电流至400A的线路中，集软起动和磁力直接起动、软起监控和电机保护为一体，对异步电动机轻重负荷软起动，以及各种情况下的磁力直接起动。适用于胶带运输机、斜巷提升绞车、风机、小泵等大中型驱动设备软起动/直接起动。产品附合GB3836.1~4和MT111标准要求,广泛应用于老产品的软起动/直接起动的改造和新产品的软起起/直接起动设计.

二、产品特点：

1、小车式机芯、快开门结构；
2、软起动时具有起动电流小，起动速度平稳可靠、对电网冲击小等优点；
3、起动曲线可根据现场实际工况调整，有效减少起动时对运输机械的冲击力，延长设备的使用寿命；
4、保护控制器具有短路、过载、断相、漏电闭锁等电机综合保护功能；
5、具有近控、远控和程控功能；
6、具有兼容的网络通信集成接口（如RS232/485）。

三、主要参数：

1、额定电压：660V/1140V
2、额定电流：315A，400A
3、电流系数K(最大允许起动电流倍数)：8倍以下可调
4、起动时间表：可调（最大60S）
5、起动冲击次数：0～20次
6、防爆型式：隔爆兼本质安全型
7、工作制：断续
8、冷却方式：自然冷却
使用条件
1环境温度-5~+40度
2海拔高度不超过2000m
3周围空气相对湿度不大于95%（+20度）
4安装倾斜度不超过5度
5安装地基处的振动频率范围为10~150HZ时,其最大振动加速度不超过0.5g；
6有甲烷或煤尘爆炸的场所；
7无破坏金属和绝缘材料的腐蚀性气体的场所；
8电网质量：
——输入电压波形为正弦波；
——输入电压幅值波动不超过额定值+10~-25%
