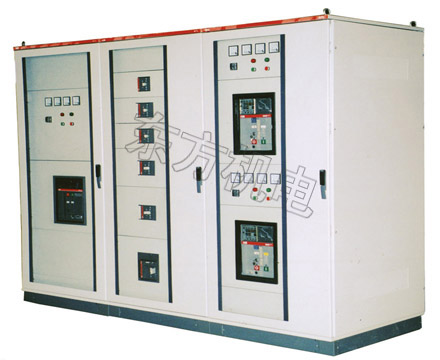

ArTu配电控制柜
用途
ArTu开关柜是ABB SACE公司开发设计的新型一体化配电装置系统，该装置（普通型）最大电流4000A，能广泛适用于各种供电和配电的需要，符合EN60439-1、IEC60439-1和GB7251标准。
我公司是ABB 公司该柜型的授权制造厂
产品特点：
1、设计合理：根据ABB公司MegamaxF、Emax和Isomax S等电器元件的特点组合成功能单元。
2、结构通用、组装灵活：以K型型材满足各种结构形式，防护等级及使用环境的要求。
3、标准模块：可分别组成保护、操作、转换、控制等标准单元模块结构任意选用组装。
4、安全防护：采用区域之间的隔离以及功能单元进线之间的相互隔离，有效的加强安全防护性能。
5、技术性能高：主要技术参数处于国际领先水平。
6、压缩场地：结构件标准化、通用化和系列化程度高，可压缩预制件储存和运输的场地。
7、装置方便：不需要特殊复杂工具。
主要技术参数
额定绝缘电压  1000V
额定工作电压  690V
额定脉冲承受电压Umip  8KV
额定工作频率  50~60Hz
主母线（基本型）最大工作电流  4000A
主母线短时（1s）耐受电流  至100KA（有效值）
主母线短路峰值电流  至254KA
配电母线最大工作电流  1600A
配电母线短时（1s）耐受电流  至75KA（有效值）
配电母线短路峰值电流  至166KA
内部分隔形式  2-3-4
外壳防护等级  IP30/IP40/IP55
IP30对大于Ф2.5mm固体防护
IP40对大于Ф1.0mm固体防护
IP55对尘埃和任意方向喷水作防护
（外壳防护等级，可参见IEC60529、DIN40050和GB428标准)
