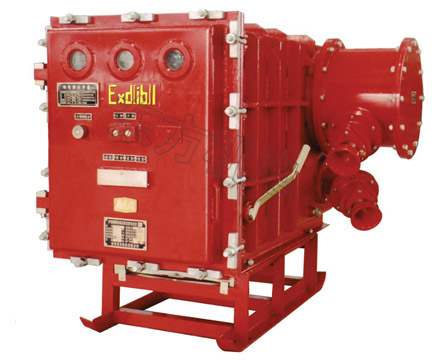

QJGZ2-200/10（a、b、c）矿用隔爆兼本质安全型高压真空电磁起动器
产品用途
QJGZ 系列矿用隔爆兼本质安全型高压真空电磁起动器适用于含有甲烷混合气体，具有爆炸危险的煤矿井下，在额定电压 10kV （ 6kV ），额定频率 50HZ ，额定电流不超过 400A 的三相交流中性点不直接接地的线路中，对高压电动机直接起动、停止和控制，同时对电动机及其有关电路进行保护。本起动器为矿用隔爆兼本质安全型，防爆标志：Exd[ib]1.产品执行标准《Q/YDJ018-2005 QJGZ2矿用隔爆兼本质安全型高压真空电磁起动器
使用条件
1环境温度-5~+40度
2海拔高度不超过2000m(80~106Kpa)
3周围空气相对湿度不大于95±2%（+25度）
4与垂直面的安装倾斜度不超过15度
5在无显著摇动和冲击震动的地方
6在无破坏性绝缘的气体或蒸汽的环境中
7无滴水的地方
8污染等级：3级
9安装类别：Ⅱ类、Ⅲ类
产品特点

1、插销式隔离开关；
2、小车式机芯、活节压紧式快开门结构；
3、有可靠的安全联锁装置；
4、具有近控、远控和程控功能；
5、具有高压限流熔断器短路保护功能；
6、使用智能化全数字测控保护装置（ZB-1），具有ZB-1型综合保护装置的所有功能；
7具有兼容的网络通信集成接口（如RS232/485）
8可单台使用，也可与BGP9L-10矿用隔爆型高压真空配电装置联合使用。
主要参数
1、额定电压：10KV 最高工作电压：12KV
2、额定频率：50HZ
3、额定发热电流： 200A、
4、额定开断电流 2000A（25次）
6、额定关合电流 2000A（100次）
7、额定短时耐受电流/持续时间  2000A (2S)
8、极限开断电流 20KA
9、机械寿命  30万次
10、隔离插销机械寿命2000次
11、额定合闸操作电压 DC135V
12、外型尺寸（基本型）mm  1386*1223*1455
13、重量  约1000Kg
14、额定绝缘水平:
         额定绝缘电压    1min工频耐压（有效值）KV  标准雷电冲击全波（峰值）KV
非本安   对地、相间            30                           60
电路     隔离插销断口间        34                           70
         二次回路对地          2

 本安电路与接地端子、机壳
      之间导线之间隔           500
