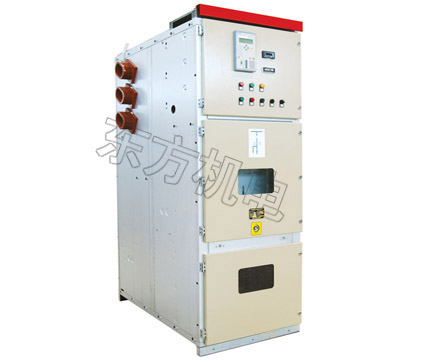

KYN44(KYN28)-12型铠装移开式交流金属封闭开关设备
产品用途

    本开关设备适用于3.6～12kV三相交流50Hz单母线及单母线分段系统的成套配电装置，主要用于发电厂、中小型发电机发电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，实行控制、保护、监测之用。本开关设备符合GB3906，DL404标准及国际IEC298。
本开关柜可配用VD4型、VB2型、VS1型、HVF（韩国现代）、EV12型真空断路器，具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处于闭合位置关合断路器、防止误入带电隔离室、防止在带电时误合
使用条件
1、环境温度  -10℃至+40℃
2、海拔高度：不超过1000m
3、湿度
相对湿度：日平均值不大于95%，月平均不大于90%
4、地震烈度不超过8度；
5、周围空气应不受腐蚀性、可燃气体、水蒸气等明显污染；
6、无严重污秽及经常性的剧烈振动。
7、在超过GB3906和本标准规定的正常的环境条件下使用时，由用户和制造厂协商。
产品特点

1、本开关设备具备完全铠装结构，低压与高压分离，充裕的电线室，可安装多组电缆，电缆接线端子距地面最大高度可达800mm；
2、坚固可靠的五防联锁装置，在关闭的面板上也可操作断路器，通过观察窗可看到断路器所处的状态；
3、功能齐全的手车，100%手车互换性，具操作轻巧，动作平稳；
4、维护简捷，易于安装母线和电缆，可升降的转运车，手车的推进，抽出和运输非常方便；
5、全组装式的开关柜使用敷铝钢板，耐腐蚀、抗氧化，采用多重折边工艺，保证高的强度的刚度。
主要技术参数
额定电压  10KV
最高电压  12KV
额定绝缘水平（1min工频耐压：对地及相间42KV，一次断口间48KV。雷电冲击耐受电压：对地及相间75KV，一次断口间85KV。）
额定短路开断电流  16KA、20KA、25KA、31KA、5KA、40KA、50KA
额定短路稳定电流  40KA、50KA、63KA、80KA、100KA、125KA
4S热稳定电流  31.5KA
额定动稳定电流(峰值)  40KA、50KA、63KA、80KA、100KA、125KA
主母线额定电流  630A、1250A、1600A、2000A、2500A、3150A
公支母线额定电流  630A、1250A、1600A、2000A、2500A、3150A
防护等级  外壳为IP4X，手车室门打开时为IP2X`
