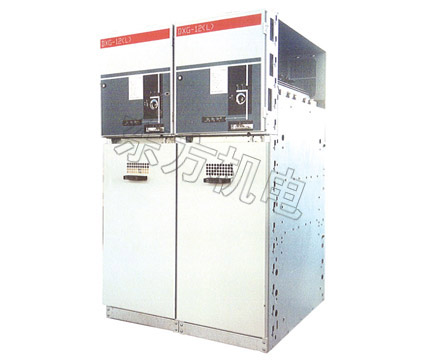

DXG-12(L)户内交流高压六氟化硫环网开关设备
产品用途

    环网柜适用于三相交流50Hz，额定电压12kV的户内配电装置。广泛应用于工业及民用电缆环网及供电末端。
    特别适用于小型二次配电站、开闭所、工矿企业、城市居民小区、机场、铁路、隧道、高层建筑等电力系统中作为接受和分配电能之用。

产品特点

    DXG-12（L）户内交流高压六氟化硫环网开关设备是新一代以六氟化硫负荷开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、既紧凑又可扩充的金属封闭开关设备。
    环网柜具有结构简单、操作灵活、联锁可靠等特点，对各种不同的应用场合、不同用户要求均能提供令人满意的技术方案。传感技术和最新保护继电器的采用，加上先进的技术性能及轻便灵活的装配方案，可以完全满足市场不断变化的要求。
主要技术参数
额定电压KV  负荷开关柜 12  组合电器柜 12
额定频率Hz  负荷开关柜 50  组合电器械 50
额定电流A  负荷开关柜 630  组合电器柜125
额定短路关合电流KA  负荷开关柜50  组合电器柜80
回主路电阻μΩ  负荷开关柜≤400  组合电器柜≤400
额定绝缘水平KV： 1min工频耐受电压 相间，相对地42 断口48；
雷电冲击耐受电压 相间，相对地75 断口85
辅助回路1min工频耐受电压KV  负荷开关柜2  组合电器柜2
SF6气体额定气压（20度表压）Mpa  负荷开关柜0.04  组合电器柜0.04
SF6气体年泄露率  负荷开关1%  组合电器柜1%
防护等级  负荷开关IP3X  组合电器柜IP3X
