基本信息

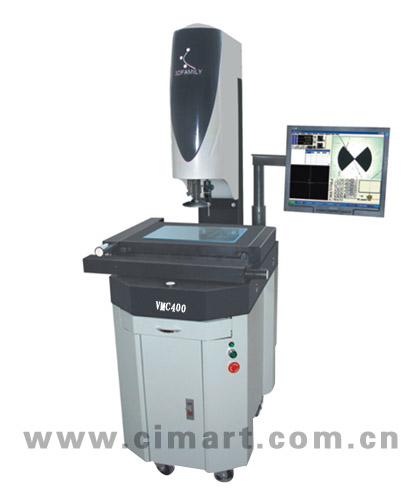

品牌：  3DFAMILY  型号：  VMC400  操作方式：  自动
功能：  三维测量  精度 ：  3μm  软件：  OVM Pro
其它型号：
VMC250   VMC300

产品介绍

    VMC系列是本公司推出的一款全自动光学影像量测仪，X/Y/Z轴采用全闭环伺服控制系统，配合以美国原装NAVITAR镜头，U轴采用步进控制系统，配合以Motor Zoom技术，可任意变换倍率无需要校正，使用非常方便实现对各种复杂表面工件的精确量测。
    配合以公司自行研发的OVM Pro全自动光学量测软件，实现了工件大批量、快速检测，同时具备SPC数据分析功能。

产品特点

1、4相可程控LED冷光源上灯，可对各种复杂工件做表面测量，使量测精度更高。
2、美国原装NAVITAR镜头，及配合Motor Zoom技术，实现全自动连续变焦，可以任意变换倍率而不需要校正。
3、全鼠标/摇杆操作，简单易用。
4、四轴CNC控制系统。
5、OVM-Pro 全自动影像量测软件。

技术参数


具体型号


VMC400

(X/Y/Z轴)量测行程(mm)


400*300*200

全机尺寸(mm)


980*650*1650

机台底座和立柱材料


高精度花岗石

CCD


43万像素品牌CCD

X,Y轴量测精度


（3+L/200）μm

放大倍率


Step Zoom光学放大率：0.7X-4.5X，影像放大率：28X-180X

光学尺解析度


1μm

重复性


2μm

操作方式


自动

电源供给


110/220V

合适温度，湿度


温度：19°--24°，湿度：45%--75%

保修期


1年

应用领域

PCB板、手机配件、连接器、机械配件等的大批量快速检测。

附件

CCD、镜头、光学尺、LED冷光源、OVM-Pro软件等
