基本信息

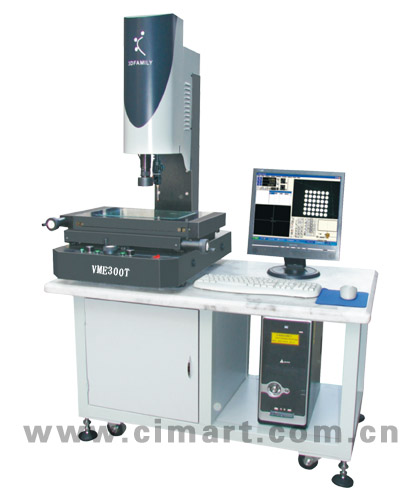

品牌：  3DFAMILY  型号：  VME300  操作方式：  半自动
功能：  三维测量  精度 ：  3μm  软件：  OVM
其它型号：
VME250   VME400

产品介绍

    VME系列光学影像测量仪采用全新设计：工作台采用大理石桌面，性能更加稳定，Z轴和调光板采用全新的前置设计方便操作，并新配有17寸液晶显示器，采用3DFAMILY Step Zoom镜头，结合软件在固定倍率下无需校正；在软件方面，采用OVM半自动测量软件，功能更加强大，性价比高。

产品特点

1、花岗石底座和立柱，机构永不变形。
2、Z轴前置传动系统，便利操作。
3、镜头：3DFAMILY-E型Step-Zoom定格卡位镜头，结合软件在固定倍率下无需线性校正。
4、随机附有自行研发的多用途校正片，不但可以进行教学演练还可以进行精度校正。
5、OVM半自动测量软件。

技术参数


具体型号


VME300

(X/Y/Z轴)量测行程(mm)


300*200*200

全机尺寸(mm)


980*650*1650

机台底座和立柱材料


高精度花岗石

CCD


41万像素3DFAMILY-E彩色

X,Y轴量测精度


（3+L/200）μm

放大倍率


Step Zoom光学放大率：0.7--4.5X，影像放大率：28--180X

光学尺解析度


1 μm

重复性


2 μm

操作方式


手动

电源供给


110/220V

合适温度，湿度


温度：19°--24°，湿度：45%--75%

保修期


1年

应用领域

手机配件、家电制品、连接器、机械配件、精密夹冶炼具、电脑周边行业、精密冲压件等。
