基本信息
品牌：  3DFAMILY  型号：  VMS400  操作方式：  手动
功能：  二维测量  精度 ：  3μm  软件：  OVM Lite
其它型号：
VMS250   VMS300

产品介绍

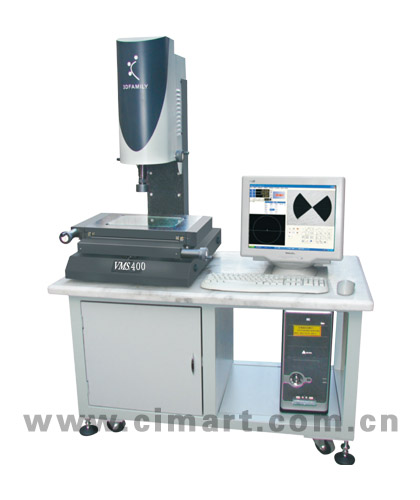

    VMS系列是一款经济型2D光学影像测量仪，采用高清晰度3DFAMILY彩色CCD，并配有激光指示器，可精确指示当前测量位置；采用我公司自主研发的OVM Lite版测量软件，具备基本的点、线、圆、两点距离、角度等基本测量功能及坐标平移的功能，能满足基本的二次元测量需求；此外测量数据可输入EXCEL、WORD、TXT中或者将测量图形输出至DXF文档做CAD设计。

产品特点

1、花岗石底座与立柱，机构永不变形。
2、X、Y轴装有光栅尺，定位精确。
3、 Z轴采用交叉导轨加配重块的全新设计，镜头上下升降受力均衡，确保精度。
4、激光定位指示器，精确指定当前测量位置，方便测量。
5、镜头：3DFAMILY-S型0.7X-4.5X连续变倍镜头。
6、LED冷光源（表面光和轮廓光）避免工件受热变形。

技术参数


具体型号


VMS400

(X/Y/Z轴)量测行程(mm)


400*300*200

全机尺寸(mm)


1000*650*1650

X,Y轴量测精度


（3+L/200）μm

放大倍率


光学放大率：0.7--4.5X，影像放大率：28--180X

光学尺解析度


1μm

测量系统


OVM Lite

重复性


2μm

操作方式


手动

CCD


3DFamily-L 41万像素，彩色

机台承重量


30KG

电源供给


110/220V，50/60HZ，240W

保修期


1年

应用领域
手机配件、家电制品、连接器、机械配件、精密夹治具、塑胶、五金、电脑周边行业等

附件
镜头、LED冷光源、OVM Lite软体等
