基本信息
品牌：  3DFAMILY  型号：  R700  操作方式：  自动
功能：  三维测量  精度 ：  3μm  软件：  OVM Pro
其它型号：
R500   R600

产品介绍

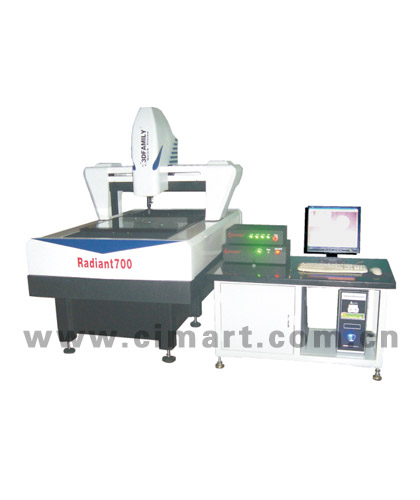

    Radiant系列为一款高性能的光学影像量测仪。此产品具有高速与精准的特性，可在单一机台上执行多种功能，大大减少重复购置机台的花费与使用空间的浪费。

产品特点

1、全新流线型的造型设计，外观整洁、直观。
2、最佳的低阿贝误差设计，测量精度能大幅度提升。
3、采用美国DC伺服全闭环控制技术，运行速度平稳，噪音低，运行速度快。
4、日本三洋伺服马达，X、Y轴加装德国减速机减少马达负载、提高运行速度使运行速度快、稳定。
5、四轴CNC控制系统(X/Y/Z全闭环伺服控制系统/U轴步进控制系统)
6、美国原装NAVITAR全自动变焦镜头。
7、OVM Pro全自动影像量测软件。

技术参数
　

具体型号


R700

(X/Y/Z轴)量测行程(mm)


700*600*200

全机尺寸(mm)


1200*1800*1900

机台底座和立柱材料


高精度花岗石

CCD


43万像素品牌CCD

X,Y轴量测精度


（3+L/200）μm

放大倍率


Step Zoom光学放大率：0.7X-4.5X，影像放大率：28X-180X

光学尺解析度


1 μm

重复性


2 μm

操作方式


自动

电源供给


110/220V

合适温度，湿度


温度：19°--24°，湿度：45%--75%

保修期


1年

应用领域

PCB板、菲林、大型钣金件、机械配件、连接器等行业，实现大批量快速检测。

附件

CCD、镜头、光学尺、LED冷光源、OVM  Pro软件等
