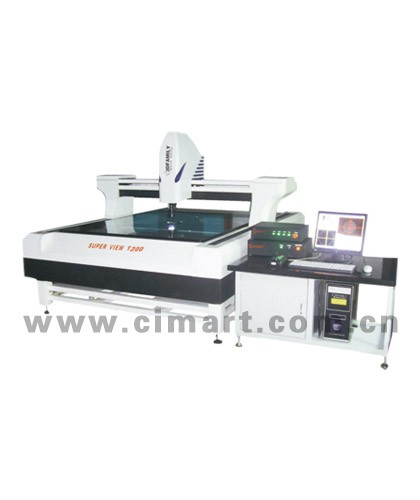

产品介绍    Super View超大行程系列量测仪是3DFAMILY又一创新力作，产品拥有多项专利设计，弥补了目前市场上销售各品牌大行程机型的多项缺陷。  产品特点1、采用流线型外观，减少运行时的阻力，提高效率。
2、模块化设计，超大行程移动桥架式结构，运行性能稳定，且机构稳定不变形。
3、最佳的低阿贝误差，测量精度大幅度提升。
4、日本三洋伺服马达，X、Y轴加装德国高减速比减速机减少马达负载、提高运行速度使运行速度快、稳定。
5、Y轴同步传动X轴硬件闭环结构，确保运行时不会出现左右偏摆或甩尾的现象。
技术参数 主要型号
 SV1200

测量行程(mm)
 1000x1200x200

全机尺寸(mm)
 1800×2500×1500

操作方式
 自动

CCD
 43万像素品牌CCD

镜头
 美国原装NAVITAR全自动镜头

放大倍率
 光学放大倍率：0.7X-4.5X；影像放大倍率：28X-180X

软件
 OVM Pro 2.0

光学尺解析度
 1 μm

重复性
 2 μm

X,Y轴测量精度
 （4.5+L/200）μm

机台承重
 30kg

使用环境
 电源供给：110V～220V±10%  50/60HZ  温度：20±5℃  湿度：45%-75%

保修期
 1年

应用领域大型钣金件、PCB板及目前最热门的TFT产业的刀模、背光板、绝缘材料、面版、边框行业等
