基本信息
品牌：  3DFAMILY  型号：  VML300  操作方式：  手动
功能：  三维测量  精度 ：  3μm  软件：  OVM Lite
其它型号：
VML250   VML400

产品介绍

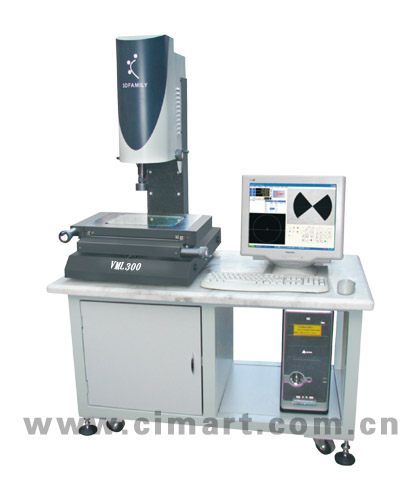

    VML系列是一款初级3D光学影像测量仪，它采用3DFAMILY-L型连续变倍镜头，影像可实现28-180连续变倍，装有激光指示器能够精确指示当前测量位置，Z轴装有光栅尺，可影像测量高度，同时可选配英国RENISHAW高性能接触式测头，并配送Φ1、Φ2探针，结合软件做精确的高度测量。

产品特点

1、花岗石底座和立柱，机构永不变形。
2、Z轴采用交叉导轨加配重块的全新设计，镜头上下升降受力均衡确保精度。
3、激光定位指示器，快速寻找被测量工件位置。
4、镜头：3DFAMILY-L型0.7X-4.5X 连续变倍镜头。
5、X、Y、Z装有光栅尺，定位精度高，可做高度测量。

技术参数
　

具体型号


VML300

(X/Y/Z轴)量测行程（mm）


300*200*200

全机尺寸(mm)


1000*650*1650

机台底座和立柱材料


               高精度花岗石

光源材质


                LED冷光源

X,Y轴量测精度


              （3+L/200）μm

放大倍率


光学放大率：0.7--4.5X，影像放大率：28--180X

光学尺解析度


                  1μm

重复性


                  2μm

操作方式


                  手动

CCD


        3D Family-L,41万像素，彩色

机台承重


                  30Kg

应用领域

手机配件、家电制品、连接器、机械配件、精密夹治具、塑胶、五金、电脑周边行业等

附件
镜头、光栅尺、LED冷光源、OVM Lite软体等
