·基本信息

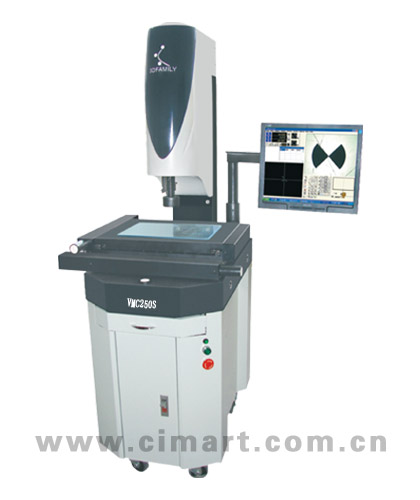

品牌：  3DFAMILY  型号：  VMC250S  操作方式：  自动
功能：  三维测量  精度 ：  3μm  软件：  OVM Pro
其它型号：
VMC300S   VMC400S


·产品介绍
    VMC-S系列是我公司推出的一款简易版全自动光学影像量测仪，X/Y/Z轴采用CNC死循环控制系统，定位精度高，同时配合自行研发的 OVM Pro全自动光学量测软件，通过鼠标/摇杆就可以实现所有量测功能，与手动相比操作更简单，批量检测效率更高，同时具有SPC报表分析功能。
·产品特点
1、三轴CNC控制系统(X/Y/Z死循环伺服控制系统)，定位精度高。
2、全鼠标/摇杆操作，简单易用。
3、可程控式环形四相上灯配合以同轴轮廓光，满足不同量测需求，LED冷光源避免工件受热变形。
4、OVM Pro全自动影像量测软件。
·技术参数


具体型号


VMC250S

(X/Y/Z轴)量测行程(mm)


250*150*200

全机尺寸(mm)


800*500*1650

机台底座和立柱材料


高精度花岗石

CCD


43万像素日本品牌彩色CCD

X,Y轴量测精度


（3+L/200）μm

放大倍率


Step Zoom光学放大率：0.7X-4.5X，影像放大率：28X-180X

光学尺解析度


1μm

重复性


2μm

操作方式


自动

电源供给


110/220V

合适温度，湿度


温度：19°--24°，湿度：45%--75%

保修期


1年
