适用范围

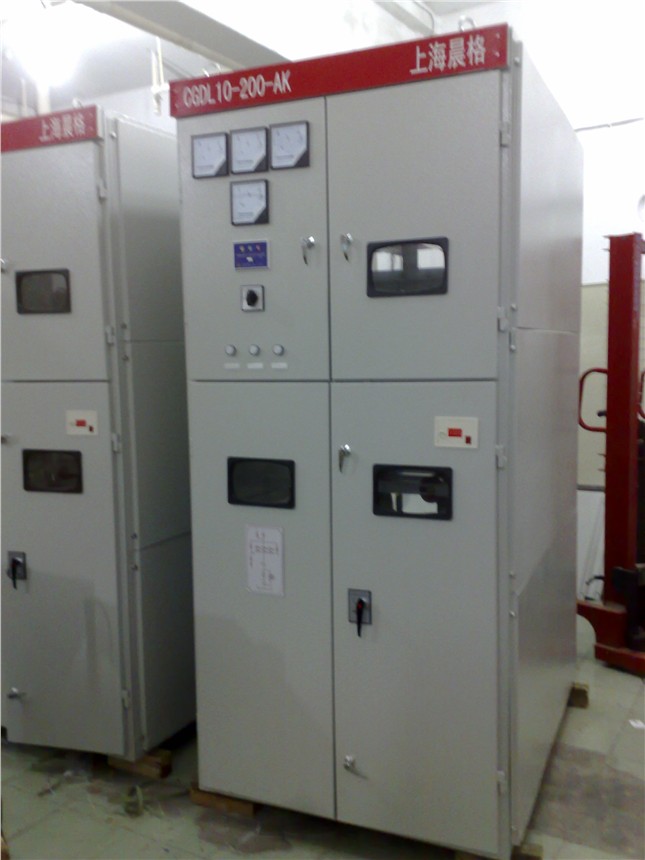

CGDL系列变电站电压无功成套装置、适用于35KV.110KV.220KV.双（单）主变变电站10KV(6KV)两段母线的无功补偿自动跟踪补偿和变压器的有载调压通过通信电揽与变电站综合自动化装置连接，实时读取变电站信息，自动调节变压器有载调节分接头和自动投切母线上的电容器组，实现变电站电压和无功综合控制功能。本成套装置包括：CG100电压无功综合控制器、CG6000电容器组微机保护单元、电容器组投切专用真空开关、高压电容器、电抗器、放电线圈、避雷器、柜体及辅助连线等。
功能特点
属于VQC变电站电压无功调节控制装置配置CG100-3系列电压无功综合控制器，根据系统电压、无功功率和功率因数，自动投切电容器组和控制主变有载调压，达到最佳的电压无功控制效果。● 采用模块式电容器组投切专用真空开关，一面主控制柜壳内可装五台，安装维护方便。● 把额定容量的电容器可最多分为五组等容，实现自动循环投切；或分为三组不等容（可以实现5组投切）、四组不等容, 五组不等容（可以实现9组投切）、三组等容、四组等容、五组等容、实现组合投切。达到补偿的最佳效果。● 配置CG6000-II系列电容器组微机保护单元，能够实现每组电容器二段过流和零序电压保护功能。当某组出现故障时可自动切除该组电容器并闭锁，不影响整套装置的正常投切。● 根据变压器低压侧开关和母联开关状态自动识别并适应变电站的运行方式：双变压器变电站两台变压器并列运行；双变压器变电站1号主变运行2号主变停止；双变压器变电站2号主变运行1号主变停止；单变压器变电站。● 配置不同比率的电抗器，以限制合闸涌流和抑制高次谐波。● 通过远动自动选择开关，有四种工作方式：调压远动、补偿自动；调压自动、补偿远动；调压远动、补偿远动；调压自动、补偿自动。● 可通过RS-485数据通信接口按照标准部颁CDT通信规约和RTU实现通信，实现了遥测、遥信、遥控、遥调“四遥”功能。● 可显示多种数据、状态信息，以便运行人员实时控制。● 具有RAM、EEPROM自检功能，当自检出故障时，闭锁所有控制器出口并报警。● 系统有报警时优先循环显示报警信息，便于用户第一时间了解运行情况。可实时循环显示报警信息：过电压报警、低电压报警、开关量未返回。
技术参数                                                                                       ● 控制电源：AC或DC 220V? 偏差-20%～+20%● 系统额定电压：12kV● 单组最大容量：2000kvar或5000kvar● 等容分组数：5组（或以下） （配置CG100-5型电压无功综合自动控制器）● 不等容分组数：3组（或以下）（配置CG100-3型电压无功综合自动控制器）● 不等容分组数：4组（配置CG100-4型电压无功综合自动控制器）● 装置各回路对地绝缘电阻：≥100MΩ● 1min工频耐压：42kV● 抗干扰性能：能够承受频率为1MHz电压幅值共模2500V,差模1000V的衰减震荡波脉冲干扰● 机械寿命：5万次
