、 用途
    交流异步电动机在额定电压下起动时，初始起动电流是很大的，往往超过额定电流的许多倍（一般是5～7倍），为了减少起动电流，不使对电网造成影响，通常用降低电压的方法来起动交流异步电动机，常用的降压方法是采用电抗器或自藕变压器，交流电动机的起动过程很短（一般数秒钟至二分钟），起动后就将降压起动用的电抗器或自藕变压器切除。该产品是根据高压异步电动机的启动特性设计的.
二、 结构特点

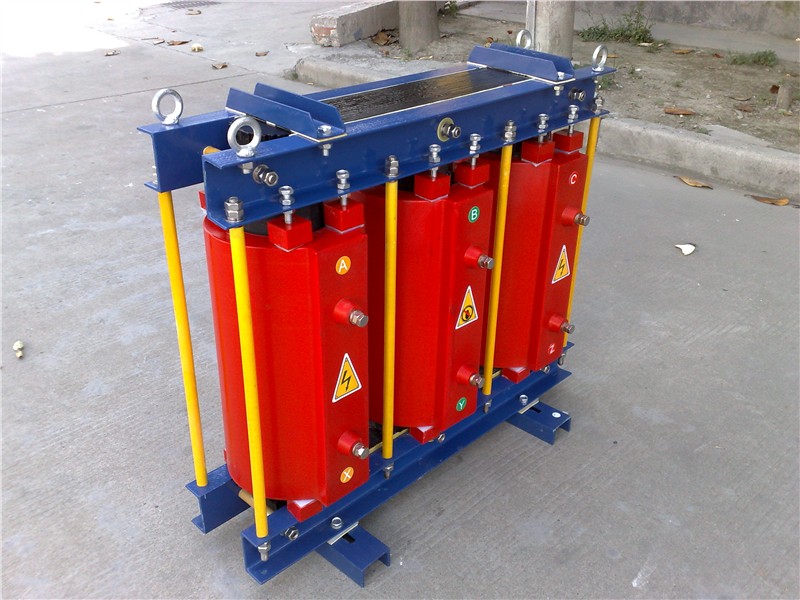

1.QKSC型干式铁芯起动电抗器的铁芯采用优质进口硅钢片，芯柱经多个气隙分成均匀小段，气隙采用环氧板作为隔绝，并采用高温高强粘接剂，以保证气隙在电抗器运行时不发生变化。
2.铁芯端面采用优质硅钢片端面胶，使硅钢片牢固地结合在一起，大大减小了运行中的噪音，并具有较好的防腐蚀性。
3.线圈绕包式结构，线圈主绝缘采用玻璃纤维浸渍环氧树脂，热烘固化后在真空下浸以耐高温绝缘漆，该线圈不但绝缘性能好，而且机械强度高，能耐受电机启动时的大电流冲击和冷热冲击而不开裂。
三、 使用条件
1.海拔高度不超过1000米。
2运行环境温度为-25℃～+45℃。
3.安装于户内无剧烈震动，无任何有害气体或粉粉尘的场合，无易燃易爆物品。
4.当起动时间满2分钟（一次或数次之和），应冷却6小时才可再次起动。
四、 性能参数
1.干式起动电抗器比传统油浸电抗器、空心电抗器体积要小，具有重量轻、占空间小，结构简单、安装方便等特点。
2.耐温等级达到H级（180℃）；正常运行时，干式铁芯起动电抗器的铁芯温升不大于85K,线圈温升不大于95K。
3.干式铁芯起动电抗器损耗低于油浸电抗器的损耗。
4.干式铁芯起动电抗器的噪声不大于国家标准（50dB）
