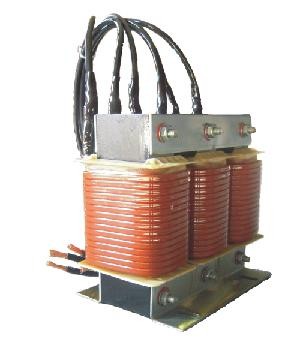

CKSG电抗器用在电容器上，一、用途
CHENGE所制造的调谐电抗器在有谐波源设备的系统中如需发送功率因数而装置电容器，谐波可能导致变压器和电容器产生共振。为避免谐波共振可在电容器前串联一调谐电抗器。调谐电抗器组之设计频率必须远低于系统的最低阶谐波频率，如此在基波频率（50Hz）可补偿无功功率，且没有谐波共振的危险
产品性能
线性度高：可达2.4In
整体真空浸漆：绝缘度高达H级
过载能力高：可达1.5倍，8小时/天
附带温控器，超过120℃自动断开电路
损耗低：3.6-6W/Kvar
使用环境温度高：-10~+60℃
技术参数
执行标准:GB/T102229-88
额定电压：230V~690V.50HZ
额定功率：0.1~100Kvar
电抗率：4.5%.5%.6%.7%.12%.13.8%.14.8%
电感量误差：+3%      冷却方式：自然冷却
防护等级IP00(符合IEC60529标准）
三相串联电抗器参数表 （电容器+电抗器型号表）
