宁波经济技术开发区天鹰检测设备有限公司

类型 超声波探伤仪 品牌 TUD300超声波探伤仪
型号 TUD300超声波探伤仪 测量范围 ----------
分辨率 -------------- 尺寸 -----------------（mm）
重量 ----------------（kg）

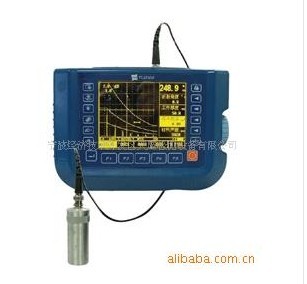

一，产品概述： TUD300数字式超声波探伤仪是一种便携式工业无损探伤仪器。它能够快速、便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、疏松、气孔等)的检测。可靠性高，稳定性好，可全面、客观地采集和存储数据，并对采集到的数据进行实时处理或后处理，对信号进行时域、频域或图像分析，减少了人为因素的影响，提高了检索的可靠性和稳定性，真正实现铸件、锻件、板材、焊缝检测全无忧! 广泛应用在航空航天、石油化工、冶金电力、铁路交通、锅炉压力容器、钢结构、机械加工等领域！   二，功能特点： ● 峰值记忆功能
● 自动增益调节
● 快速旋钮调节，操作便捷
● 重复发射率高达1KHZ
● 有B扫描功能
● 10个独立探伤通道
● 超高采样速率，射频波形细节尽现
● 屏幕刷新频率高达60Hz,无延迟、无拖影，快速捕捉伤波
● 整机全部软件可以通过通讯口在线升级
● 存储300幅A扫描图形及参数和30,000个厚度值
● 可以利用标准试块自动生成DAC曲线
● 具有独立的双闸门设置和报警功能
● 可以在单探头、双探头和透射三种探伤工作方式之间任意切换
● 探头阻尼通过菜单选择在50，150，400之间切换
● 具有线性抑制功能，可抑制屏高的0%～80%，步距:1%
● 具有屏幕的冻结和解冻功能
● 具有系统参数的加锁和解锁功能
● 具有存储图形的回放功能
● 具有打印功能，通过串行打印机打印厚度报告与波形曲线
● 能够跟PC机通讯，有功能强大的Windows数据处理软件
● EL高亮度图形点阵显示屏，无视角限制，不受温度阳光影响
● 大容量锂离子电池，无记忆性，连续工作时间可达8小时
● 探头自动校准功能
● 探头角度和Ｋ值两种输入方式
● 缺陷当量计算
● 具有防水功能   三，技术参数

名称 技术数据
扫描范围（mm） 扫描范围（mm）：2.5mm～5000mm（钢纵波）
脉冲移位（ms） 脉冲移位（ms）：－20μs～＋3400μs
探头零点（ms） 探头零点：0.0μs～99.99μs，分辨率0.01μs
材料声速（m/s） 材料声速：1000m/s～9999m/s
输出阻尼（W） 50，150，400
频率范围（MHz） 0.2MHz～15MHz（低频0.2～1，中频0.5～4，高频3～15 三档可选）
增益调节（dB） 110dB（0.2、0.5、1、2、6、12步距调节，0.0时锁定）
垂直线性误差 ≤3%
水平线性误差 ≤0.2%
探伤灵敏度余量 ≥60dB(2.5MHz 20/Z20-2)
动态范围 ≥34dB
外型尺寸(mm) 240 ×170×70（mm）
重量（kg） 1.47Kg


    四，基本配置： 1.主机
2.3A/9V电源适配器
3.探头连接电缆
4.直探头2.5MHz20
5.斜探头5MHz8×9K2
6.耦合剂
7.背带   五，可选附件： 1.串行通讯电缆(9针)
2.PC端通讯软件
3.串行打印机TPUP-NH
4.探头、试块
