宁波经济技术开发区天鹰检测设备有限公司

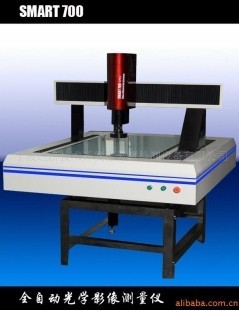

CNC系列全自动光学影像测量仪是我司最新推出的一款光学测量仪器，专为高端全自动量测市场量身定制，它融合了多年的设计制造经验，借鉴和引进了多项国际先进的机构设计技术，大幅度减少阿贝误差，提高的测量准确度，有效保证各轴稳定性。同时引进日本伺服全闭环控制系统，采用我司开发的REICA自动量测软体，具有CNC编程功能，能够大幅度提高了定位精准度及重复性、且测量速度快。

       CNC系列采用日本索尼1/2"彩色CCD摄影机、美国NAVITAR全自动变焦镜头，可实现28-180倍连续变倍。进行快速批量检测，同时完整的报表输出功能，满足各种需求。

性能特点：

1．   1、工作台采用天然大理石材质，大大地提高机台稳定性及使用寿命；
2． 宽底座设计，提高测量时仪器的稳定度，提高测量精度；
3． 全新设计的传动系统，大大提高机台定位的准确性；
4． 表面光源使用五圈八向四十八组光源组成，每一组均为恒流源驱动，连续可调，能小区域调整表现影像灰阶效果，方向性使边缘量测更精确。；
5． 全方位的校正方式，提高测量精度；

2．   6、采用双重闭环运动控制，电机在高速运动时具有精确的定位以及运动时的稳定性；

3．   7、采用日本进口的嵌入式模块控制电机，提高了电机响应速度，还简化了仪器与PC机的接口；

4．   8、采用花岗石平台，外观简洁大方；

5．   9、配有我公司专用的全自动测量软件REICAVMT,大大提高测量效率；



软 件 特 點：

专业的量测功能：自动测量点、线、圆等元素.点线距、平行线距、角度、弧、多点回归圆、两圆圆心距等尺寸的量测。

定位功能：包括对回机械原点、单点平移、摆正等功能。

记忆点呼出:可利用图形上既有的量测点资料，作记忆呼出，直接执行各项运算功能，绘出图形，方便快捷。

结果显示方式：单位的切换如：mm、um、inch、mil。

精度校正：软体提供线性、非线性精度补偿，可随时校验硬体准确度，修正精度不良现象。

汇出功能：自动转EXCEL、WORD生成检测报表;直接画线、圆、弧时，直接把线、圆、弧角等测量图形直接转到CAD软件中,生成相应的图形CAD工程图。

SPC统计功能：自动认识指定的量测数据，并计算其最大值、最小值、平均值、标准值、Ca、CP、Cpk…的运算，且可以应用于生产线实时量测判断。

软件中文操作。等

注：具多功能还未填写
