CDX系列多功能磁粉探伤仪主机技术规范:


主机型号 电源 输出电压 可配探头 主机重量 电容器型号 备注
CDX－3 220V±10%
2A
50Hz 探头：
　　AC　36V
照明：
　DC6V＊0.7A
 见图 5Kg 无电容器 推荐机器
CDX－48 见图 6Kg CBB60
CDX－4 见图 5.5Kg CD60 　

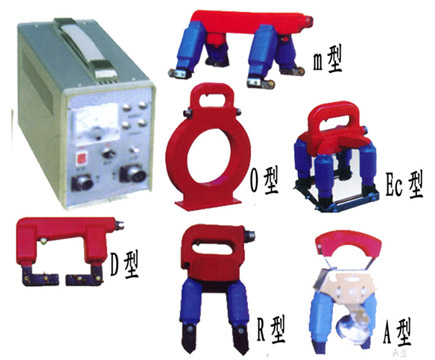

CDX系列多功能磁粉探伤仪T系列探头主要技术规范:


图号 供货型号 探头名称 电气参数 磁化参数 照明灯 主要用途
1 T1 马蹄探头 36V x 8A 吸力>5Kg 无 角焊缝、平焊缝
2 T2 马蹄探头 36V x 8A 吸力>5Kg 6V x 0.7A 角焊缝、平焊缝
3 T2X 斜面探头 36V x 6A 吸力>5Kg 6V x 0.7A 平焊缝
4 T3 电磁轭探头 36V x 9A 吸力>8Kg 无 角焊缝
5 T3D 电磁轭探头 36V x 9A 吸力>8Kg 6V x 0.7A 角焊缝
6 T9O 环型线圈探头 36V x 12A 洞口90mm 无 棒轴零件
7 T4 旋转探头 36V x 9A 吸力>10Kg 6V x 0.7A 平焊缝、内圆径向焊缝
8 T4J 旋转探头 36V x 9A 吸力>10Kg 6V x 0.7A 直角角焊缝
9 T4W-9O 多功能旋转探头 36V x 9A 吸力>10Kg 6V x 0.7A 见图
10 T4W-9OF 多功能旋转探头 36V x 9A 吸力>10Kg 6V x 0.7A 直角、钝角角焊缝
