一、用途：
      YYJ-500系列正置金相显微镜（透反射）适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物质，如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料，也适合医药、农林、公安、学校、科研部门作观察分析用。
二、系统简介
     本系统是将传统的光学显微镜与计算机（数码相机）通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机（数码相机）显示屏幕上观察实时动态图像，电脑型金相显微镜并能将所需要的图片进行编辑、保存和打印。
三、技术参数
1. 目  镜
类 型 放大倍数 视场(mm)
大视野目镜 10X Φ16
2. 物  镜
类 别 放大倍数 数值孔径(NA) 工作距离(mm)
平场消色差物镜（无盖玻片） 5X 0.12 18.3
10X 0.25 8.9
40X 0.60 3.7
60X 0.85 0.26

3.光学放大倍数：50X -- 600X   系统参考放大倍数：50X-2600X
4.载物台：大小 185mm*142mm    移动范围 75mm*50mm
5.调焦系统：带限位和调节松紧装置的同轴粗微动   微动格值 0.002mm
6.滤色片组：转盘式，黄色、蓝色、绿色、磨砂玻璃
7.偏光装置：可插入式起偏振片和三目头内置检偏振片
8.照明系统：6V/20W卤素灯，亮度可调；220V（50Hz）
四、系统组成

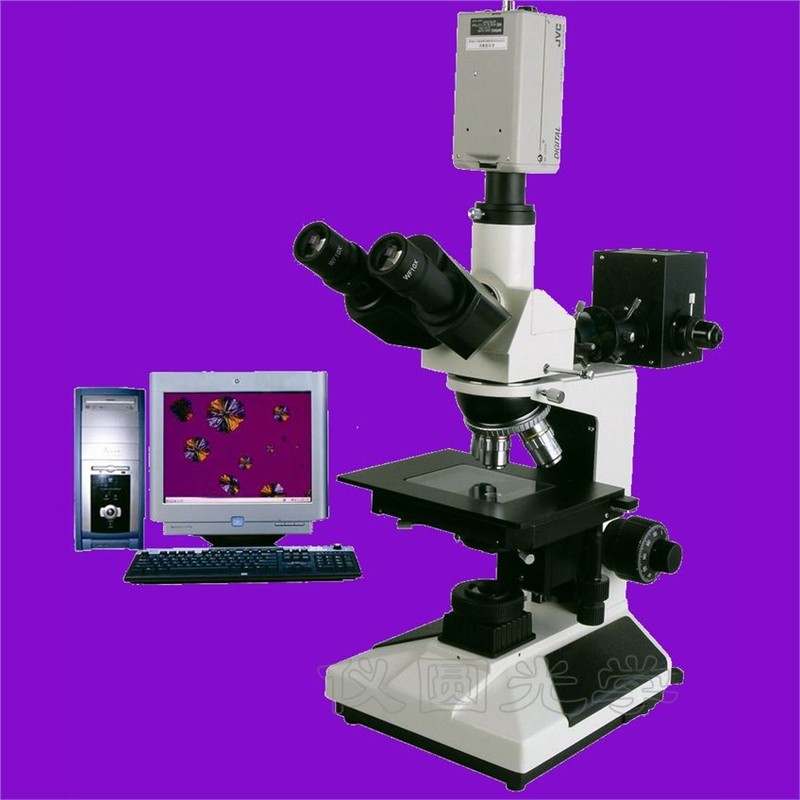

    电脑型金相显微镜(YYJ-500E): 1、金相显微 2、适配镜 3、摄像器(CCD)
4、A/D(图像采集) 5、计算机
数码相机型金相显微镜(YYJ-500D): 1、金相显微 2、适配镜 3、数码相机
五、总放大参考倍数
    YYJ-500E型： 50--2400倍 （17寸显示器为例）
    YYJ-500D型： 50--2200倍 （数码相机）
六、选购件
1.高像素成像系统                  2.金相显微镜分析软件
3.目镜：5X  15X  12.5X  20X      4.物镜：5X  25X  100X
   选购件：光学总放大倍数：（50X—2000X） 系统总放大倍数：（50X—3200X）
