一、用途：
      YYJ-300型正置金相显微镜适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物资，如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料，也适合医药、农林、公安、学校、科研部门作观察分析用。
二、系统简介
     本系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机(数码相机)显示屏幕上观察实时动态图像，反射金相显微镜并能将所需要的图片进行编辑、保存和打印。
三、技术参数
1.目镜
类 别 放大倍数 视场(mm)
大视野目镜 10X Φ18
2.物镜
类  别 放大倍数 数值孔径(NA) 工作距离(mm)
平场消色差
物镜 5X 0.12 18.9
10X 0.25 8.9
40X 0.60 3.7
60X 0.85 0.26

3.光学放大倍数：50X — 600X
4.系统参考放大倍数：50X--2600X
5.落射照明器：6V/20W卤素灯，220V（50Hz）亮度可调
6.滤色片组：转盘式、黄色、蓝色、绿色、磨砂玻璃
7.偏光装置：可插入式起偏振片和三目头内置检偏振片
8.载物台移动范围：纵向50mm；横向75mm
9.调焦系统：带限位和调节松紧装置的同轴粗微动，微动格值 0.002mm
10.瞳距调节范围：53-75mm
四、系统组成

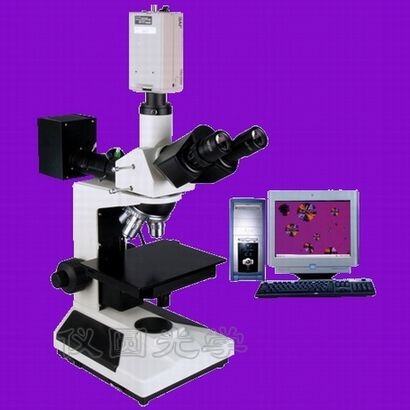

    电脑型金相显微镜(YYJ-300E): 1、金相显微 2、适配镜 3、摄像器(CCD)
4、A/D(图像采集) 5、计算机
数码相机型金相显微镜(YYJ-300D): 1、金相显微 2、适配镜 3、数码相机
五、总放大参考倍数
    YYJ-300E型：50--2400倍 （17寸显示器为例）
    YYJ-300D型：50--2200倍 （数码相机）
六、选购件
1.高像素成像系统                       2.金相显微镜分析软件
3.目镜5X 15X 12.5X 20X                 4.物镜5X 25X 100X
