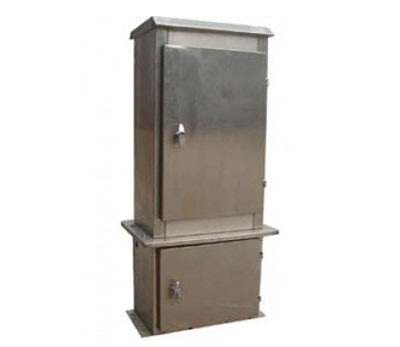

端子箱适用于发电厂及变电所作为高压熔断器、电压互感器及变压器二次线路，当采用非标准接线时，订货时除提供接线图、设备规范及端子箱型号外，还应提供端子箱板面布置图，对于XW1、XW2型还需注明是否成套供应底座。

技术参数

型 号 安装方式 主要设备 外形尺寸（mm）
宽×深×高 用 途
XW1-1 固定在砖墩上并可加装钢底座 HD11、RT0
FY-1
HK1 500×600×1000
（500×600×200） 适用于无加热装置的油断路器
XW1-2 固定在砖墩上并可加装钢底座 HD11、RT0
FY-1
HK1 500×600×1000
（500×600×200） 适用于有加热装置的油断路器
XW2-1 固定在砖墩上并可加装钢底座 DZ4、JBO
电容器 550×300×900
（550×300×200） 适用于110、220kV母线电压互感器（有距离保护）
XW2-2 固定在砖墩上并可加装钢底座 QC10
LW2
BS-100，ZJ4 550×300×900
（550×300×200） 适用于三相风冷变压器
XW3-1 固定在砖墩上 RT0，JBO 400×200×750 适用于35、60kV母线电压互感器（无距离保护）
XW4-1 固定在支架上   φ170×250
（直径×高） 适用于三相自冷变压器、屋外附加电流互感器及消弧线圈等
XJ-1 固定在砖墩上 HD11
RLI
RT0 880×630×1250 适用于油断路器及变压器
XJ-2 固定在砖墩上 RL1 550×300×900 适用于电压互感器



注：XW1、XW2用在潮湿地区可加装带百叶窗的钢底座，其外形尺寸见括号内数值。
