随着汽车行业的迅速发展, 汽车低压电线束横断面分析技术也变得十分重要,各行业的也慢慢地对端子技术的要求也十分地高连接器端子断面分析系统.

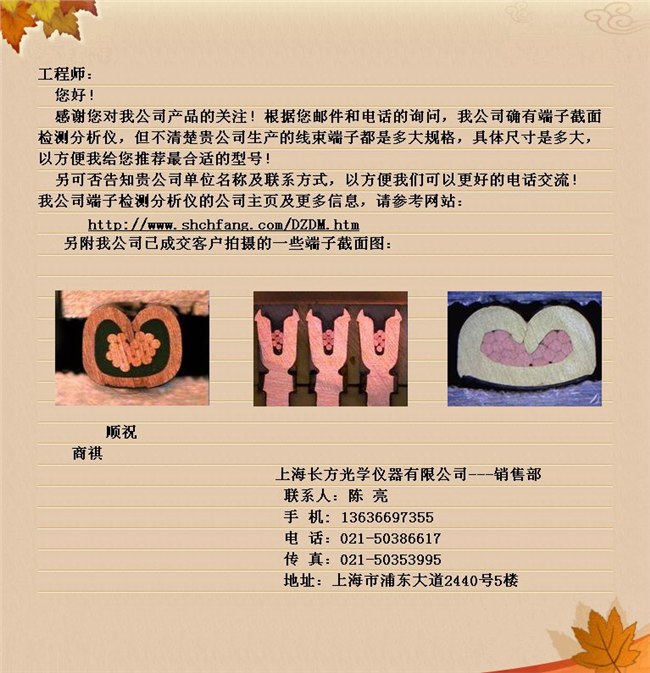

上海长方光学仪器厂研发的端子断面分析仪是汽车线束生产厂家连接器端子分析仪必备的用以检验端子压接形状是否合格连接器截面分析仪的器，端子压接形状的工序：横切端子、对断面进行研磨、清洗断面并腐蚀去氧化皮接头端子断面检测分析仪，照相取样、通过软件对图形成像进行分析端子断面检测显微镜。

XDT-620E是上海长方光学研发的一种线束端子快速检测分析仪。主要用于线束生产过程中对线束进行抽样检测。在电缆线束生产线上，品质的可靠性及生产速度非常重要，可以说在生产过程中采用连续的质量分析已成为市场竞争的重要因素。该系统可在短时间内完成精确的质量分析，为您的生产保驾护航！

操作基本步骤:1.切割部分 从垂直于电缆的方向切断冲压件 2.打磨部分 打磨并抛光被切断的冲压件 3.蚀化部分 为了得到清晰的截面图片,需要对截断并磨光的冲压件作泡沫蚀化处理 4.图片的摄取部分 采用进口高清晰摄像机，经显微镜放大的截面图片 5. 使用线束端子专用的测量分析软件对截面图片进行分析，可获取冲压高度，宽度，压缩比率(压缩面积)及冲压件几何形状等的参数，并可打印及存档。简单易操作！


技术参数     上海长方光学仪器厂

1.型号：XDT-620E

2.测量精度：0.001mm

3.切割轮厚：0.6 mm

4.转速：2800 rpm（切割） 1400 rmp（研磨）

 5.腐蚀：酸液泡沫腐蚀

6.图像处理：130万像素摄像头，USB2.0接口

           10～45倍高清显微镜，定倍测量

           带压缩比测量分析软件

7.处理时间：3~5分钟

8.电 源：AC220V 50Hz
