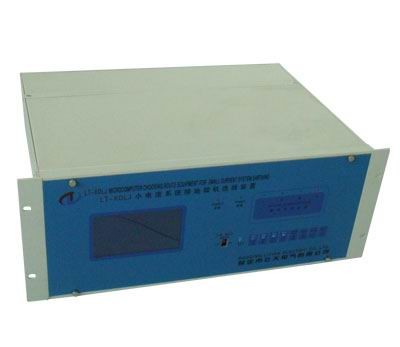

当被测系统发生单相接地且零序电压达到整定值（可在5V～100V之间任意选取，一般选为30V）时，装置将启动选线程序并将所有被测线路的零序电流和故障母线电压同时采集进来，然后进行数字滤波以消除干扰。因为故障线路的零序电流为非故障线路零序电流之和。所以，理论上故障线路的零序电流采样值应为最大。我公司生产的LT-XDLJ系列小电流系统接地微机选线装置采用80C196单片机进行分析判断。其原理利用了小电流系统发生单相接地时零序电流"相对幅值"与"相对相位"的关系，放弃了以往装置的"绝对整定值"概念从而克服了系统运行方式多变、接地电流小而引起的误判, 当系统发生单相接地时可迅速、准确地判断出故障线路号，准确率达100%。
