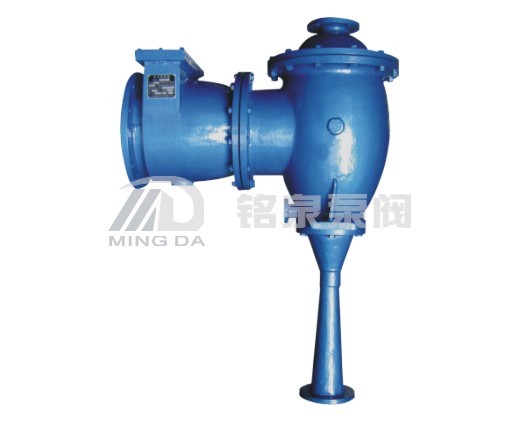

W系列水力喷射器







产品概述
  水力喷射器是一种具有抽真空、冷凝、排水等三种有效能的机械装置。它是利用一定压力的水流通过对称均布成一定倾斜度的喷咀喷出，聚合在一个焦点上。由于喷射水流速度很高，于是周围形成负压使器室内产生真空，另外由于二次蒸汽与喷射水流直接接触，进行热交换，绝大部分的蒸汽冷凝 成水,小量未被凝的蒸汽与不疑结的气体亦由于与高速喷射的水流互相摩擦， 混合与挤压，通过扩压管被排除，使器室内形成更高的真空。水力喷射器应 用极为广泛，主要用于真空与蒸发系统，进行真空抽水、真空蒸发、真空过 滤、真空结晶、干燥、脱臭等工艺，是制糖、制药、化工、食品、制盐、味 精、牛奶、发酵以及一些轻工、国防部分广泛需求的设备。
  但目前生产水力喷射器的制造厂较小，品种亦不齐全，为此，我单位近年来为断改进设计,采用多喷咀与汽环（导向盘）等结构，以及用多级泵进水，低位安装，只需安装高度4.5米，完善与提高了其工作性能，具有一定的先进性 ，是真空冷凝设备的一种革新，深受各地用户单位的欢迎。

 结构图




 性能参数表

型号规格 蒸发量
立升/小时 真空度毫米汞柱
MPa 扬程
m 流量
m3/h
 W-100L 100 680-720 45 18
 W-200L 200 680-750 45 18
 W-300L 300 680-720 45 18
 W-400L 400 680-720 45 18
 W-500L 500 680-720 45 32
 W-600L 600 680-720 45 32
 W-700L 700 680-720 45 32
 W-800L 800 680-720 50 32
 W-900L 900 680-720 50 32
 W-1000L 1000 680-720 50 32
 W-1200L 1200 650-680 50 32
 W-1500L 1500 650-680 50 108
 W-1800L 1800 650-680 50 108
 W-2000L 2000 650-680 50 108
 W-2500L 2500 650-680 50 108
 W-3000L 3000 650-680 50 108
 W-3500L 3500 650-680 55 162
 W-4000L 4000 650-680 55 162
 W-5000L 5000 650-680 55 162
