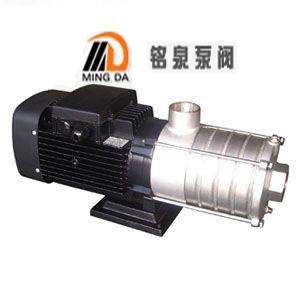

CHDF型节段式不锈钢多级离心泵





一、产品概述：

   CHL，CHLK和CHLF（T）轻型卧式多级离心泵采用了免修机械密封。离心泵的过流部件均采用不锈钢材料（304或316）制成，具有低噪音，耐轻腐蚀，外形美观、体积小、重量轻、使用寿命长等特点。

二、应用范围：

  CHL，CHLK和CHLF（T）型卧式多级离心泵主要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化系统、轻油等的循环和增压。

1）小型中央空调循环

2）冷却系统

3）工业清洗

4）水处理（水的净化）

5）水产养殖

6）施肥/计量系统

7）环境应用

三、工作条件：

稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。

液体温度： 常温型－15℃至+70℃

热水型+70℃至+110℃

最大环境温度：+40℃

最大运作压力：10巴

最大进口压力受最大运作压力限制

介质酸碱性：PH4~9

四、CHDF型节段式不锈钢多级离心泵电机：

电机为全封闭，风冷式二极电机

防护等级：IP55

绝缘等级：F

标准电压，

50Hz：

1×220-240V

3×220-240V

380-415V

五、性能参数：

型号 扬程(m) 流量(m3/h) 电机功率(KW) 转速(r/min)
CHL2-20 14 2 0.37 2900
CHL2-30 21 2 0.55 2900
CHL2-40 28 2 0.55 2900
CHL2-50 35 2 0.55 2900
CHL2-60 42 2 0.75 2900
CHL4-20 15 4 0.55 2900
CHL4-30 22 4 0.75 2900
CHL4-40 30 4 0.75 2900
CHL8-10 8.5 8 0.75 2900
CHL8-20 17 8 0.75 2900
CHL8-30 25.5 8 1.1 2900
CHL8-40 34 8 1.5 2900
CHL8-50 42.5 8 2.2 2900
CHL12-10 9.5 12 0.75 2900
CHL12-20 19.5 12 1.2 2900
CHL12-30 29.5 12 1.8 2900
CHL12-40 39.5 12 2.4 2900
CHL12-50 50 12 3 2900
CHL16-10 10 16 1.1 2900
CHL16-20 21 16 2.2 2900
CHL16-30 32 16 3 2900
CHL20-10 9.5 20 1.1 2900
CHL20-20 21 20 2.2 2900
CHL20-30 33 20 4 2900
CHDF2-20 14 2 0.37 2900
CHDF2-30 21 2 0.55 2900
CHDF2-40 28 2 0.55 2900
CHDF2-50 35 2 0.55 2900
CHDF2-60 42 2 0.75&n
