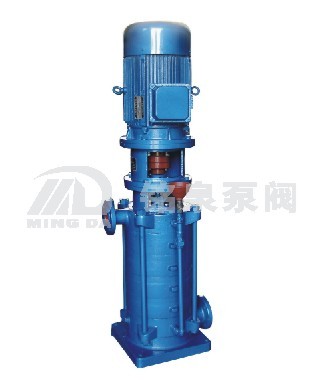

DL、DLR立式多级离心泵







一、产品概述：

  DL、DLR型泵系立式单吸多级离心泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于高层建筑供水，也可应用于厂矿给排水、输送液体的。流量范围为4.9～200m3/h，扬程范围为22～239m，配套功率范围为1.5～160KW，口径范围为φ40～φ150mm。
  DL、DLR型泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级热水离心泵介质使用温度不超过120℃。


二、型号意义：

例如：100DL100-20*5
   100-泵吸入口直径(mm)
   DL-立式多级离心泵
   100-设计流量(m3/h)
   20-单级扬程(m)
   5-级数

三、安装尺寸图：


四、性能参数：

DL型立式多级离心泵

型 号 级 数 流 量(m3/h) 流 量(L/S) 扬 程
(m) 转 速
(r/min)
 轴功率(kw) 电机功率(kw) 效 率
(%) 吸 程
(m) 汽蚀余量
(m)
40DL 2 6.2 1.72 23.6 1450 0.92 1.5 40 7 3.19
3 6.2 1.72 35.4 1.38 2.2 40 7 3.19
4 6.2 1.72 47.2 1.84 3 40 7 3.19
5 6.2 1.72 59 2.30 4 40 7 3.19
6 6.2 1.72 70.8 2.75 4 40 7 3.19
7 6.2 1.72 82.6 3.22 5.5 40 7 3.19
8 6.2 1.72 94.4 3.68 5.5 40 7 3.19
9 6.2 1.72 106.2 4.14 7.5 40 7 3.19
10 6.2 1.72 118 4.60 7.5 40 7 3.19
11 6.2 1.72 129.8 5.06 7.5 40 7 3.19
12 6.2 1.72 141.6 5.52 11 40 7 3.19
50DL 2 12.6 3.5 24.4 1450 1.55 3 54 7.6 2.66
3 12.6 3.5 36.6 2.33 3 54 7.6 2.66
4 12.6 3.5 48.8 3.10 4 54 7.6 2.66
5 12.6 3.5 61 3.88 5.5 54 7.6 2.66
6 12.6 3.5 73.2 4.65 5.5 54 7.6 2.66
7 12.6 3.5 85.4 5.43 7.5 54 7.6 2.66
