永嘉县铭泉泵阀有限公司

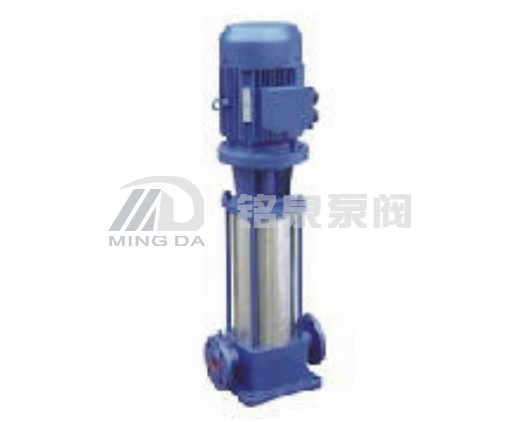

GDL立式多级管道泵






一、产品概述:



     GDL型立式多级管道泵是根据本厂SLS型立式离心泵及DL型立式多级离心泵的优点而设计的。在结构上采用了立式、分段形式，泵的吸入口与排出口设计在下方成一字形，并采用了最佳水力模型。泵的轴向力采用水力平衡方法解决，残余轴向力由一个球轴承随，因而运转平衡、低噪音、占地面积小、装修方便。外筒体用不锈钢制造，外型美观，特别适合于高层建筑多台泵并联使用，以减少单泵机组配带功率，简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。



二、型号意义：




三、主要性能参数：



型 号
 流 量
 扬 程
 吸 程
 电机功率

(m3/h)
 (m)
 (m)
 (kW)

25GDL2-12×3
 2
 36
 7.5
 1.1

25GDL2-12×4
 2
 48
 7.5
 1.1

25GDL2-12×5
 2
 60
 7.5
 1.5

25GDL2-12×6
 2
 72
 7.5
 1.5

25GDL2-12×7
 2
 84
 7.5
 2.2

25GDL2-12×8
 2
 96
 7.5
 2.2

25GDL2-12×9
 2
 108
 7.5
 2.2

25GDL2-12×10
 2
 120
 7.5
 3

25GDL2-12×11
 2
 132
 7.5
 3

25GDL2-12×12
 2
 144
 7.5
 3

25GDL4-11×3
 4
 33
 7.5
 1.1

25GDL4-11×4
 4
 44
 7.5
 1.5

25GDL4-11×5
 4
 55
 7.5
 2.2

25GDL4-11×6
 4
 66
 7.5
 2.2

25GDL4-11×7
 4
 77
 7.5
 3

25GDL4-11×8
 4
 88
 7.5
 3

25GDL4-11×9
 4
 99
 7.5
 3

25GDL4-11×10
 4
 110
 7.5
 4

25GDL4-11×11
 4
 121
 7.5
 4

25GDL4-11×12
 4
 132
 7.5
 4

25GDL4-11×13
 4
 143
 7.5
 4

40GDL6-12×3
