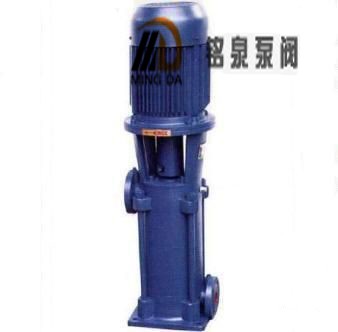

[供应]供应LG型立式分段式多级离心泵
点击图片放大
  • 产品产地:温州
  • 产品品牌:铭泉泵阀
  • 包装规格:LG型
  • 产品数量:1
  • 计量单位:台
  • 产品单价:100
  • 更新日期:2014-03-02 14:32:39
  • 有效期至:2024-02-28
  • 收藏此信息
供应LG型立式分段式多级离心泵 详细信息

LG型立式分段式多级离心泵







一、产品概述:

   LG型立式分段式多级离心泵产品执行JB/T2727-93《立式多级简型离心泵型式与基本参数》标准,其吸入、排出口分别位于进、出水段上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成,进水段、中段、出水段用拉紧螺栓联结。轴封采用软填料密封或机械密封,用平衡室的压力水进行润滑和冷却。 多级离心泵由于采用了高效节能的优秀水力模型,因此具有效率高,性能范围广的优点,更好地满足了用户的使用要求。另外,多级离心泵在结构上采用了立式、分段形式,且运转安全、平稳、寿命长、占地面积小,安装维修方便。



二、产品特点:

   1、结构紧凑、体积小、占地面积少。

   2、更换易损件(机械密封)方便,即“便拆”不需拆电机。

   3、装配无需调整,拆检维修方便。

   4、径向力、轴向力采用水力平衡,轴承承受相结合。

   5、噪声、振动小,运转平稳。

   6、主要磨损件采用优质耐磨材料制造。

   7、可配装同型号的普通电机。

   8、机械密封特殊设计,密封性好,寿命增强。

   9、采用热水型专用机械密封,可抽送热水。

LG型立式分段式多级离心泵使用温度80℃以下,流量:5-150m3/h 扬程:20-120m转速2900r/min



三、结构说明:

  1、多级泵是立式多级分段式结构,用螺栓把进水段、中段、出水段紧固成一体,多级离心泵每级装一个叶轮及导叶,其轴向力采用水力平衡,残余轴向力由一个或一对球轴承承受;

   2、轴封采用特殊设计的机械密封,如许拆机械密封时,不需拆下电机,把中间夹壳联轴器拆开就可取出密封件,具有更换、维修方便的优点;

   3、多级离心泵的传动是通过夹壳联轴器有立式电动机驱动,从电机端看,泵为顺时针方向旋转;

   4、多级离心泵的吸入口在下方,出水口在上方,其相对位置可根据用户的要求选择0°、90°、180°、270°之一进行装配出厂。一般泵180°出厂。

   5、装配无需调整,拆装方便;

   6、电机可配标准Y系列普通型号。



四、工作条件:

    1、多级离心泵可输送清水或物理化学性质类似与清水的无腐蚀性介质,其固体不溶物体积不超过单位体积的0.1%,如介质带有细小颗粒的请在订货时予以说明;

   2、介质温度:-15℃—+120 ℃

   3、最大系统工作压力不大于2.5MPa;

   4、周围环境的温度应低与40 ℃,相对湿度低于95%



五、主要用途:

  LG型立式分段式多级离心泵适用于高层建筑生活用水、高层建筑消防用水、厂矿、企业用水、排水、低压锅炉循环用水。介质温度在0℃~80℃输送清洁水或物理性质类似于水的液体。



六、型号意义:

例如:100LG-B(R)72-20*6

    100-泵的进水口直径(mm)

    LG-B-立式多级泵便拆式结构

    R-热水型

    72-设计点流量(m3/h)

    20-设计点

    6-泵级数



七、性能参数:

多级泵型号 流 量 扬 程 转 速 功 率(kW) 效 率 必 需 叶轮外径
(m3/h) (m) (r/min) 轴功率 电机功率 (%) 汽蚀余量(m) (mm)
25LG3-10×2 3 20 2
