SKF液压驱动法



用于球面滚子轴承和CARB?轴承精确的轴向驱动

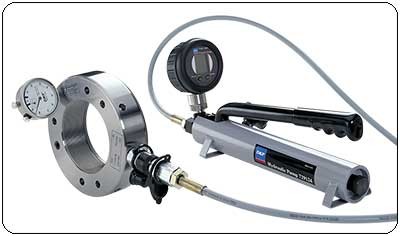

SKF液压驱动法（SKF Drive-up Method）是一种经过验证的、可以精确地将球面滚子轴承和CARB?轴承安装到锥形轴上的方法，是SKF的专利方法。通过从预先确定的位置控制轴承的轴向位移量，以达到正确的配合。该方法需要使用装有深度千分表的SKF HMV..E液压螺母和装有高精度数字压力表的液压泵。
SKF已经为每种类型的轴承制作了专门的安装参数表，其中规定了所需安装压力。这样就能够精确定位轴承的起始点和测量出轴承的轴向位移。


 减少塞尺的使用
 大大节省安装球面滚子轴承和CARB?轴承的时间
 精确可靠的安装调整方法
 是安装密封球面滚子轴承和CARB?轴承的唯一恰当的方法



--------------------------------------------------------------------------------

SKF液压驱动法
 受专利保护
图1.

图2. 一个滑动面 图3. 一个滑动面

图4. 两个滑动面 图5. 两个滑动面

详细的使用步骤

1.  确保轴承尺寸与SKF HMV..E螺母相匹配（否则必须调整表中的压力）
2.  确定在安装时是一个或两个滑动表面，参见图2 - 5。
3.  为配合面抹上一层薄的油，如SKF LHMF 300，并小心地将轴承套到轴上
4.  向HMV..E液压螺母施加到表中提供的安装压力值，将轴承推动到起始位置。
监控液压泵上的压力表所指示的压力。
SKF液压泵729124 SRB适用于HMV 54E及其以下的液压螺母。SKF TMJL 100SRB适合用于HMV 92E及其以下的液压螺母，而TMJL 50SRB适合用于HMV 200E及其以下的液压螺母。
作为备选方案，SKF数字式压力表TMJG 100D可直接装到液压螺母上。

5.  将轴承在锥轴上推进所需的行程Ss。
轴向位移最好通过深度千分表来监测。SKF液压螺母HMV..E已配有千分表。
通常，轴承安装时轴上必须有合适的干涉配合，并且有适当的剩余间隙。
在特殊工作条件下，如空心轴，要求有非常精确的剩余间隙，液压驱动就需要进行调整。SKF液压驱动法光盘可以计算在这些工作条件下的修正量。否则，请联系SKF或参登陆SKF安装拆卸指导说明网站skf.com/mount。


点击这里，显示驱动压力和轴向位移表


 订购信息

 订货号 产品描述
 HMV ..E （如HMV 54E）   公制螺纹液压螺母
 HMVC ..E （如HMVC 54E） 英制螺纹液压螺母
 HMV ..E/A101 （如 HMV 54E/A101）  无螺纹的液压螺母
 729124 SRB
 （用于液压螺母≦ HMV 54E）  带数字式压力表的液压泵（MPa/psi）
 TMJL 100SRB
 （用于液压螺母≦ HMV 92E）  带数字式压力表的液压泵（MPa/psi）
 TMJL 50SRB
 （用于液压螺母≦ HMV 200E）  带数字式压力表的液压泵（MPa/psi）
 TMJG 100D   数字式压力表（MPa/psi）
 TMCD 10R   卧式深度千分表（0 – 10mm）
 TMCD 5P   立式深度千分表（0 –
