三片式强力拉拔片TMMS系列



正确、有效地拆卸

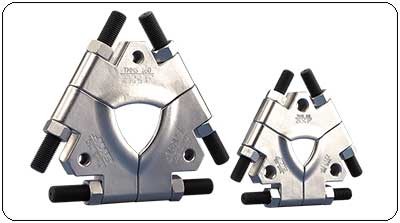

三片式强力拉拔片TMMS系列专为与三条臂的拉拔器配套使用而设计。强力拉拔片抓住轴承内圈后侧可避免拉拔力通过轴承外圈和滚动体传递，以最大限度地较少损伤轴承的风险。
TMMS系列包括5种不同尺寸规格的三片式强力拉拔片，适用于最大直径从50到380 mm的轴。


 TMMS系列拉拔片的独特设计使它能够把拆卸力施加到最有效的点上，即内圈，这样所需的拆卸力比起抓外圈来就要小一些
 强力拉拔片牢固地抓住轴承内圈的后侧，确保拉拔力只通过内圈传递，而不会通过外圈或滚动体来传递，避免损伤轴承
 三片式结构使拉拔力均匀分布，避免拆卸时轴承歪斜、卡死在轴上，特别适用于球面滚子轴承和CARB?轴承的拆卸
 可与其它型号的三条臂的拉拔器配套使用
 特殊的楔形设计使得拉拔片可轻易插入轴承和轴肩之间
 有大范围的型号可供选择，以满足绝大多数常见尺寸的轴


 技术参数

 订货号  TMMS 50 TMMS 100 TMMS 160 TMMS 260 TMMS 380
 抓取直径
 d min mm 12  26  50  90  140
 in 0.5  1.0  2.0  3.6  5.5
 d max mm 50  100  160  260  380
  in 2.0  3.9  6.3  10.2  15.0
 M mm -  M16 x2  M16 x2  M22 x2.5  M32 x2.5



 A  mm  20  36  45  70  81
 in  0.8  1.4  1.8  2.8  3.2
 B  mm  -  34  52  81  97
 in  -  1.4  2.1  3.2  3.8
 C  mm  32  60  82  110  138
 in  1.3  2.4  3.3  4.3  5.4



 最大拉拔力
（F max） kN  80  200  300  450  600
ton
imp.  8  20  30  45  60
 重量 kg  0,5  2,6  5,9
