热像仪TMTI 300



在可承受的价位水平上满足有效维修需要的热成像

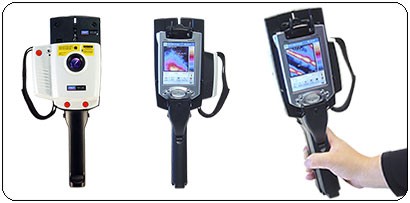

SKF TMTI 300是一款使用灵活、方便的热成像仪，它把肉眼不可见的热辐射转变为可以看见的图像，在宽的温度范围下安全有效地检查机械、电气设备。


 使用简单、重量轻，可以单手可双手操作，灵活、可用于大多数工业应用
 非接触测量技术，确保检测运行设备时的安全
 大容量热像图存储能力，1000张热像图/Mb，可保存在掌上电脑的存储卡上。数据收集和之后的报告制作都很简单。
 两个用户可定义的温度点，用于感应趣区域温度的对比。两个温度点的温差作为一个独立的数据显示出来
 与个人电脑和掌上电脑兼容，使得回放热像图和报告编辑灵活
 包括有软件，使用数据分析更容易
 指示激光显示像素大小，可用于定位感兴趣的区域，以精确测量温度
 温标在K、°C 和°F之间可选，不需要在测量后再进行单位的换算
 3种不同的热像图色彩形式（绿/蓝、红/蓝、灰度图）可选，以便于查看
 预留三角架安装螺柱，便于获得长期监测所需要的稳定性
 坚固的仪器箱。热像仪、手提带和掌上电脑可以一起保存在仪器箱里，为测量随时作好准备
 是其它状态监测技术，如振动分析的重要补充



TMTI 300拍到的热像图显示两个运行轴承的温度的不同。温度上的差别可能意味着潜在的轴承故障，它可能导致机器失效和停机。


TMTI 300用于检查电缆连接。其中一条电缆的温度显著高于其它电缆。这可能意味着出了什么问题，应该作进一步的检查。

    要能够看到热像图，需要一个掌上电脑（Pocket PC）
需要单独购买。


 技术参数

 订货号 TMTI 300
 性能
 温度测量范围 -10 °C—300 °C
 视场（FOV） 20° x 20°
 频谱响应 8 —14 μm
 灵敏度 在30 °C时约0.3 K
 显示图像 96×96像素（在掌上电脑PDA上）
   128×128像素（在PC机上）
 检测传感器 16×16像素阵列
 祯频 8 Hz
 聚焦范围 0.7m – 无限大
 图像储存 每MB最多存1000幅热像
 指示激光 二类激光
 热像仪供电电源
 电池 4节AA（LR6）碱性电池
 工作时间 最多8小时
 交流电源 交流电源适配器（随仪器一起提供）
 机械性能
 外壳 耐冲击塑料
 外形尺寸 120x125x80 mm
 重量 <600克，不包括掌上电脑和机架
 固定 手持或三脚架支撑
 环境
 工作温度范围 -5 — 50 °C
 湿度 10%—90%
 储存温度范围 -20 — 80 °C
 CE 标识（欧洲）

  电磁兼容指令89/336/EEC，以及下列相关标准辐射EN 61000-6-3，EN 61000-6-4
免疫EN 61000-6-1，EN 61000-6-2
