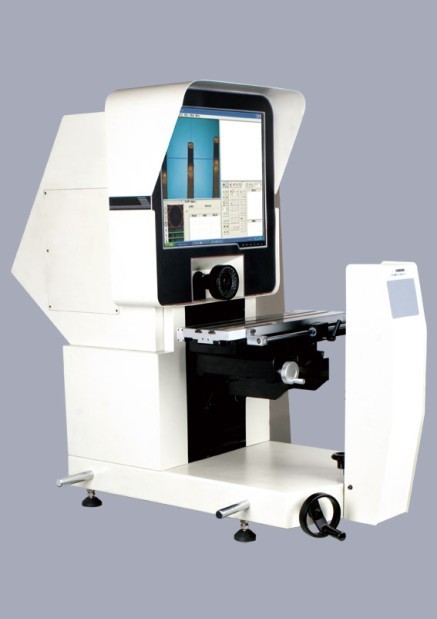

卧式影像测量仪
 二次元影像测量仪系列 ->
1、产品用途及特点
HV系列卧式影像仪是光，机，电一体化的精密高效计量仪器。它广泛应用于机械，模具，仪表，电子，轻工等行业，是计量室和生产车间不可缺少的一种计量检定设备。本仪器采用鼠标，键盘操作与屏幕触摸操作两用模式，与嘉腾公司测量软件结合使用，能高效率的检测各种形状复杂工件的轮廓和表面形状，如样板，冲压件，凸轮，成形铣刀等各种工具，刀具和零件，以及端子，钟表，金刚石等生产厂商。
2、仪器规格参数
2.1 金属台尺寸：455×126mm
2.2 外形尺寸：1040×620×990mm
运动行程：
        X坐标行程300mm；
        Y坐标行程125mm；
        Z坐标行程150mm（调焦）
2.4 摆动范围：+-15（绕Y轴旋转）
2.5 仪器重量：200Kg
2.6 X、Y、Z数显解析度：0.001mm
2.7 X、Y坐标示值误差：≤(4+L/25)μm
2.8 显示屏尺寸：19''
 3、仪器电源
3.1 使用电源：AC180V/260V  50Hz
仪器配件 1.0X镜筒（标配） 0.5X镜筒（选配） 工作距离
变焦镜 0.7~4.5X 0.7~4.5X
附加镜 视频倍率 物方视场 视频倍率 物方视场
0.5X(选) 15~95X 20~3.2mm 7.5~48X 40~6.4mm 175mm
标配1.0X 30~190X 10.6~1.6mm 15~96X 20~3.2mm 96mm
2.0X(选) 60~380X 5~0.8mm 30~190X 10.6~1.6mm 32mmm
