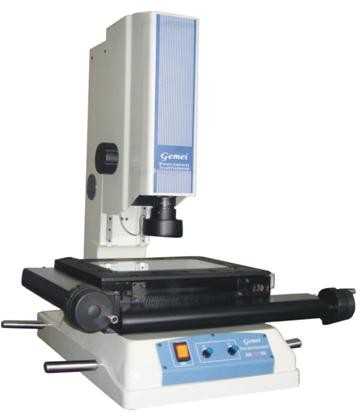

仪器型号 GJVMS-1510 GJVMS-2010 GJVMS-2515 GJVMS-3020 GJVMS-4030
工作台 金属台面尺寸(mm) 354×228 404×228 450×280 510×290 606×466
玻璃台面尺寸(mm) 210×160 260×160 306×196 360×260 450×350
运动行程(mm) 150×100 200×100 250×150 300×200 400×300
仪器重量(Kg) 100 110 120 200 240
外形尺寸(mm) 600×550×920 600×550×920 680×600×1020 780×670×1070 960×750×1100
Z轴升降行程 150mm
工作距离 108mm
X、Y、Z数显解析度 1μm
X、Y坐标示值误差 ≤(3+L/200)μm
影像系统 摄像机:彩色1/3" CCD
变焦物镜倍率:0.7~4.5X
视频总倍率:30X~230X
物方视场:7~1.1mm 表面光源与透射光源均使用LED,亮度可调节
电源 AC180~260V 50Hz
测量功能 Mclns自动测量软件,可自动寻边、去毛刺,可测贴、线、圆、圆心距、摆正等
1、高精度花岗岩底座,测量稳定。
2、外型符合人体工程学设计,操作更加人性化;外罩采用PVC材料,防腐性更强。
3、采用LED冷光源,底光和顶光手动可调、寿命长、体积小。
4、采用连续变倍物镜可以快速改变图像的放大倍率,适用于不同工件的测
仪器型号 GTVMS-1510 GTVMS-2010 GTVMS-2515 GTVMS-3020 GTVMS-4030
工作台 金属台面尺寸(mm) 354×228 404×228 450×280 510×290 606×466
玻璃台面尺寸(mm) 210×160 260×160 306×196 360×260 450×350
运动行程(mm) 150×100 200×100 250×150 300×200 400×300
仪器重量(Kg) 100 110 120 200 240
外形尺寸(mm) 600×550×920 600×550×920 680×600×1020 780×670×1070 960×750×1100
Z轴升降行程 150mm
工作距离 108mm
X、Y、Z数显解析度 1μm
X、Y坐标示值误差 ≤(3+L/200)μm
影像系统 摄像机:彩色1/3" CCD
变焦物镜倍率:0.7~4.5X
视频总倍率:30X~230X
物方视场:7~1.1mm 表面光源与透射光源均使用LED,亮度可调节
电源 AC180~260V 50Hz
测量功能 GJ自动测量软件,可自动寻边、去毛刺,可测贴、线、圆、圆心距、摆正编程等
