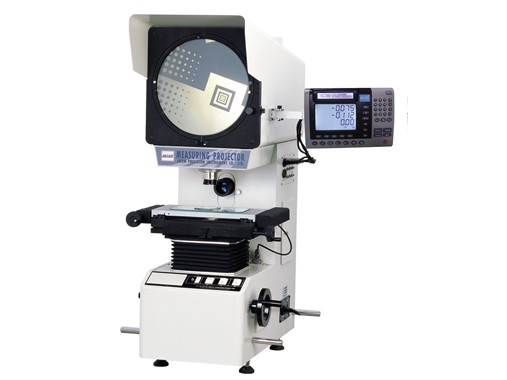

GJ3015φ300mm数字式投影仪是光、机、电一体化的精密测量仪器，广泛用于机械、仪表、电子、轻工等行业、院校、研究所以及计量鉴定部门。本仪器能高效地检测各种复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀、橡塑胶零件……等。

仪器特点、选购件
· 光学系统品质优良，物镜成象清晰，放大倍率准确。轮廓测量误差小于0.08%。
· 工作台测量范围大，测量精度高。数显分辨率达0.001mm，测量示值误差≤（4＋L/25）μm，L为被测长度（单位：mm）。
· 投影屏旋转机构上装有角位移光电传感器，显示分辨率1′或0.01°，可作任意角度的快速测量，误差在5′之内。
· 数字显示系统具有多种显示功能，可进行公/英制转换；相对/绝对坐标转换；角度的60进制与100进制的转换以及坐标值的二等分。
· 具有坐标摆正功能，使用十分方便。
· 透射、反射照明均采用高亮度卤素灯泡，并配有高效冷却风扇，投影屏照度大，并有兰色、绿色滤光片可供选择，对测量工作十分有利。
· 与本公司二维测量系统连接，采用专门的计算机测量软件，可很方便地对测量数据进行处理，既可输出测试报告也可以输出图形，功能强，效率高,并可生成各类CAD软件可调用的文件格式(DXF)。



仪器型号 正像型 GJ-3015Z GJ-3020Z
工作台 金属台面尺寸(mm) 340×152 450×280
玻璃台面尺寸(mm) 196×96 306×196
X座标行程(mm) 150 200
Y座标行程(mm)  50 100
Z座标行程(调焦用)(mm) 90(调焦) 90(调焦)
仪器测量精度 4+L／200 3+L／200
X、Y座标数显解析度：0.001
投影屏 投影屏尺寸(mm)：Φ312，使用范围 > Φ300 （刻有米字线）
投影旋转范围：0~360°
旋转角度数显解析度：1’或0.01°
物镜 放大倍数： 10X(可选)  20X(可选)  50X(可选)  100X(可选)
物方线视场(mm)  φ30 φ15 φ6 φ3
物方工作距(mm)  77.7 44.3 38.4 25.3
测量最大高度(mm)  90 90 90 90

数据处理系统 DP-100 多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测RS-232数据输出
仪器照明 透射与反射照明光源均为24V/150W卤素灯
仪器电源 110V/220V(AC)，50/60Hz，总功率400W
冷却方式 强制风冷(3轴流风扇)
外形尺寸长×高×宽(mm) 800×800×1150 770×810×1120
仪器重量 130KG 170KG
