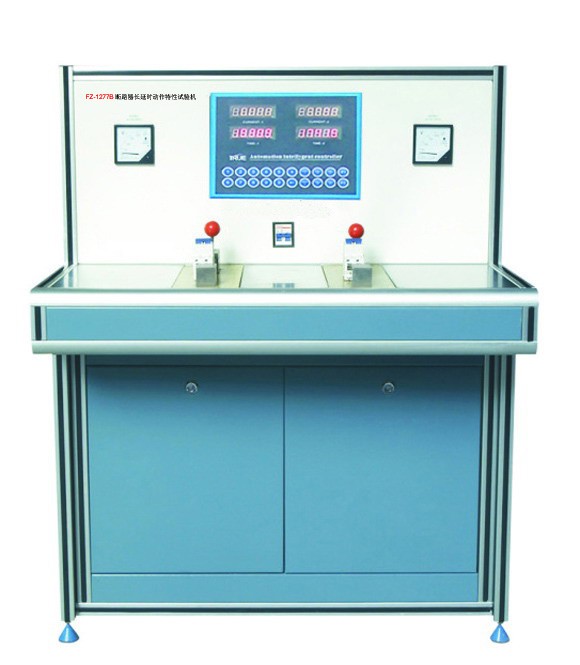

FZ-1277B断路器延时双工位脱扣试验机
GB16917、GB14048.2
一、概述：
    长延时脱扣特性试验机是根据客户提供的技术要求来设计制造的，符合GB16917 、GB14048.2 国家标准。能对断路器进行脱扣特性试验（检测项目包括时间-电流特性试验）。适用于DZ系列断路器进行在线出厂前检测用，是小型断路器生产厂家、高等院校及质检院电性能检测所必备的设备。所有动作均为人工判及调整。本方案力求设计合理，使用方操作、断便，操作简单，性能可靠，外型美观。
二、工作原理：
    本检测台采用低电压大电流输出原理，利用机内大电流隔离变压器输出电流，通过调节变压器初级输入电压大小来达到调节输出电流的大小，对被检产电流大小及通断情况，检测其通电流品通电并通过高精度电流感应器检测及动作时间关系特性。
三、基本规格：
    1、供 电 电  源：  AC  220V±10%/50Hz
    2、检测产品极数："1极或多极串联"
    3、电流量程档：最大63A（可选配最大100A）。
    4、电流热脱扣动作特性试验：交流电流可调，最大63A，数显电流有效值（可选配100A）。
    5、输出电压：≤6V
    6、电流控制方式：手动调节所需要的输出电流值
    7、电流动作特性试验时间：0.01秒 ~ 99分99秒，任意预置，数显测试时间，当测试时间超过预置时间后，将切断电流输出         8、输出方式：接线柱及气动夹具装夹
    9、电流输出波形：正弦波
    10、综合误差：±1.0%
