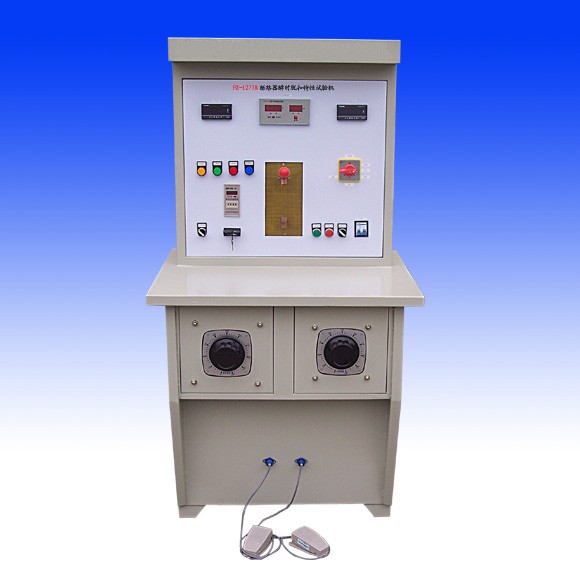

FZ-1277C 断路器瞬时脱扣特性试验机

GB16917、GB14048.2

一、概述：
    小型断路器脱扣特性试验机是根据客户提供的技术要求来设计制造的，符合GB16917 、GB14048.2 国家标准。能对断路器进行瞬时脱扣特性试验。适用于DZ系列断路器进行在线出厂前检测用，是小型断路器生产厂家电性能检测所必备的设备。所有动作均为人工操作、断判及调整。本方案力求设计合理，使用方便，操作简单,性能可靠,外型美观。

二、工作原理：
   本检测台采用低电压大电流输出原理，利用机内大电流隔离变压器输出电流，通过调节变压器初级输入电压大小来达到调节输出电流的大小，对被检产电流大小及通断情况，检测其通电流品通电并通过高精度电流感应器检测及动作时间关系特性。

三、基本规格：
   1、设备总容量：每工位，3KVA；
   2、设备电源电压：220V±15%，50Hz；
   3、电流量程档：额定电流最大为63A的产品；
   4、大电流瞬时峰值脱扣电流：交流电流可调，最大1000A，数显电流真有效值；
   5、输出电压：≤12V；
   6、电流互感器：变比为1000/5A，准确度为0.2级；
   7、时间继电器计时范围：0.01s-99.99s；
   8、电流输出波形：正弦波；
   9、数显瞬动脱扣时间：0 ~ 200ms，分辨率为1ms；
   10、综合误差：±1.5%；
   11、电流控制方式：手动调节所需要的输出电流值；
   12、使用环境温度：0 ~ +40℃；
   13、相对湿度：（20 ~ 90）%RH
