苏州宇诺仪器有限公司

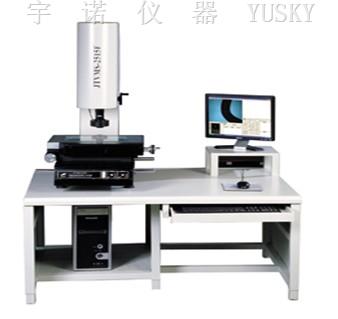

增强型VMS系列光学影像测量仪，是我公司推出的一款增强型
2D光学影像测量仪，采用高解析度日本索尼彩色CCD摄像机和
美国NAVITAR变焦物镜，采用我公司自主研发的MCINS手动版
测量软件，具备基本的点、线、圆、距离、角度等基本测量功能
及多坐标功能，能满足基本的二次元测量需求；此外测量数据可
输入EXCEL、WORD、TXT中或者将测量图形输出至DXF文档做CAD设计。
性能特点：1. 花岗石底座，机构永不变形。2. X、Y、Z轴装有光栅尺，定位精确。
3. 双焦物镜倍率(美国NAVITAR)：0.7~4.5X         4. LED冷光源（表面光和轮廓光）避免工件受热变形。     5. MCINS手动版软件。
(X/Y/Z轴)量测行程(mm)
150*100*175
200*100*175
250*150*175
300*200*175
400*300*175
500*300*175
外形尺寸
540x560x850
540x560x850
760x600x900
760x600x900
970x670x940
970x770x940
机台底座材料
高精度花岗石
照明系统
表面光源与透射光源均用LED，亮度可调
CCD
高解析度日本索尼彩色CCD
X,Y轴量测精度
（3+L/200）um
放大倍率
Step Zoom光学放大率：0.7--4.5X，影像放大率：28--180X
光学尺解析度
1 um
重复性
2 um
操作方式
手动
电源供给
110V/220V
合适温度，湿度
温度：19°--24°，湿度：45%--75%
保修期
一年
仪器型号
VMS-1510
VMS-2515
VMS-4030
工作台
金属台呎寸(mm)
354 ×228
450 ×280
606 ×466

玻璃台呎寸(mm)
210 ×160
306 ×196
450 ×350

运动行程 (mm)
150 ×100
250 ×150
400 ×300
仪器重量( kg )
100
120
240
测量与瞄准系统
摄影机: 彩色1/3"CCD摄影机                显示器 : 15 英寸彩色显示器

变焦物镜倍率: 0.7~4.5X                       工作距离 : 108mm

视频总倍率: 40~255X                           物方视场 : 7~1.1mm

双十字线发生器                                  数显分辨率 : 0.001mm
