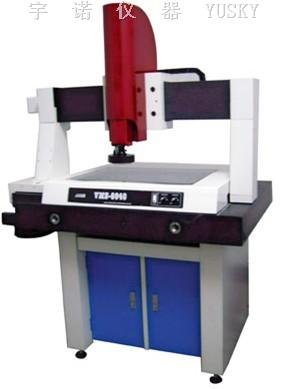

该系列大行程全自动影像测量仪采用龙门式结构(桥架式)运行性能稳定，且机构稳定不变形。X、Y、Z三轴均采用伺服电机、全采用双重闭环运动控制、可保证电机在中、高速动动时的稳定性，和准确的定位功能，影像Z轴可自动对焦、配合美国Navitar自动变焦镜头，可实现自动变焦而不需倍率校正。目前主要运用在PCB线路板、覆铜板、平板玻璃、液晶模组、刀模、绝级材料等。

工作台 金属台面尺寸(mm) 760×640 800×550 800×800 750×1000 1140×1360 1340×1660
玻璃台面尺寸(mm) 550×350 650×450 650×650 650×850 1050×1250 1250×1550
运动行程(mm) 500×300 600×400 600×600 600×800 1000×1200 1200×1500
Z轴升降行程 200mm
工作距离 92mm
X、Y、Z数显解析度 1μm
X、Y坐标示值误差 ≤(3+L/200)μm
影像系统 摄影机： 日本原装彩色1/2″CCD摄像机
变焦物镜倍率： （美国：NAVITAR）0.7~4.5X 或自动变焦镜头
视频总倍率： 30X~190X
物方视场： 10.6~1.6mm 表面光源与透射光源均用LED，48组可编程。

测量系统 Mclns全自动测量软件
