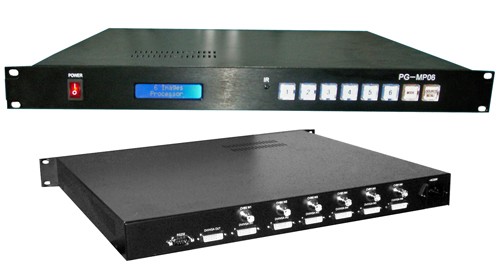

北京盘古VGA画面分割器PG-MP04/06 多窗口图形处理器是专业化的图形处理与控制设备，它能够在高分辨率的VGA/DVI显示设备上以全屏或多窗口模式显示四路图像(MP04)或六路图像（MP06）（VGAI或CVBS或可选的DVI）信息。
PG-MP04/06多窗口图形处理器采用嵌入式结构设计，内嵌专用操作系统，整个系统封闭式运行，稳定性大大高于基于WINDOWS操作系统的“计算机＋板卡”方式的传统控制器。
PG-MP04/06多窗口图形处理器器可接受VGA（DVI）和CVBS 等格式的视频信号，并按用户要求对视频信号进行视窗大小、显示位置、图像比例等方面的调整和变换，最终输出统一格式的VGA或DVI信号。
PG-MP04/06多窗口图形处理器可通过RS232或红外的方式进行远程和近程控制。

           图1 在一个单显示器上同时显示四个输入信号


2 输入与输出

PG-MP04/06多窗口图形处理器的每个通道都能够接受四种输入数据：NTSC或PAL制式的CVBS，VGA，DVI（可选）。任何一个通道都有三种输入接口（VGA和DVI共用一个DVI－I接口），但任一时刻只能有一种参与显示。
输入的CVBS信号可以来自电视摄像机、录相机、DVD机或者电视电话会议系统。 输入的模拟VGA和DVI信号通常由计算机提供，最高可支持分辨率1920x1080、场频60Hz的VGA视频。
输入的视频信号都被调整成一定分辨率和刷新频率的VGA/DVI信号，然后再输出。支持的最高分辨率为1920X1080，此分辨率下的最高刷新频率为60Hz。
输出端连接具有DVI或VGA接口的显示设备。

3 操作

? PG-MP０４/06多窗口图形处理器RS-232接口，能够连接到计算机通过软件控制。
? 前面板操作：
数字键１，２，３，４，5，6切换单画面显示，＂MODE＂切换画面显示模式，在单画面显示状态下，“SOURCE/MENU＂键切换输入的信号源，在CVBS，VGA，DVI三者之间选择。
  长按“SOURCE/MENU”进入系统菜单设置（按“1”或“2”选择菜单项目，按“3”或“4”确认菜单项选择。再短按“SOURCE/MENU”返回）：
  1 Res Sellect
  2 Output Select
  3 Restore Factory

  1、Res Sellect:输出分辨率选择，按“3”或“4”选择1024x768,1280x1024,1600x12001920x1080 四种分辨率中的一种。
  2、Output Select: 输出模式选择，按“3”或“4”选择VGA或DVI输出。
  3、Restore Factory:按“4”恢复出厂设置。默认为VGA输出模式。
? 红外遥控器操作：1，2，3，4，5，6切换单画面显示，”Mode”切换画面模式。
“AV”切换输入的信号源。


4  性能指标

通道数量        4\6路RGB和视频通道
类型 RGB
640x480, 800x600
1024x768,1280x1024,1600x1200,1920x1080
  视频NTSC或PAL制式复合视频
视频电平    0.7V – 1.0V
行同步速率    15KHz – 90KHz 逐行
行同步类型   分离的行场同步

模拟输出分辨率 RGB
1024x768(60Hz)
1280x1024(60Hz)
1600x1200(60Hz)
1920x1080(60Hz)
模拟输出电平 0.7V – 1.0V
数字输出分辨率 ＤＶＩ
  1024x768(60Hz)
1280x1024(60Hz)
 1600x1200(60Hz)
 1920x1080(60Hz)


连 接 器 物 理 类 型 极 性
复合的video输入 BNC Female
RGB输入 15脚HD D-Sub Female
模拟输出 15脚 HD D-Sub Female
RS-232 9-pin D-Sub Male


供电
