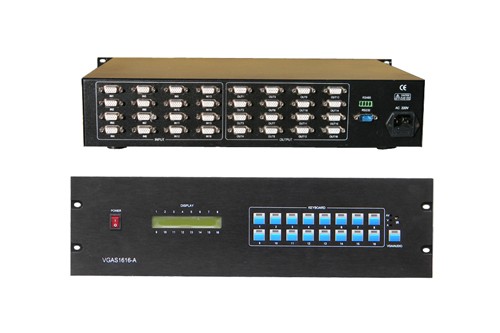

本说明以VGA1608矩阵切换器为例，设备VGA0404，VGA0804，VGA0808，VGA1608，VGA1616，VGA3216，VGA3232。
VGA矩阵切换器是为了将计算机显示信号进行重新分配和组合的矩阵交换设备，该设备可将8路VGA输入信号切换到任意输出通道上去。可广泛用于所有需要进行VGA信号分配和组合的场合，应用领域涉及军工、多媒体教学、电视电话会议、金融、科研、气象等领域。如图1所示：

图1  矩阵切换器功能简图
本切换器具有断电保护功能，在意外情况下可保存上一次的控制状态。具有多种控制方式，使用计算机的RS-232通信接口，提供微机控制程序进行切换操作；用户还可以使用面板按键切换控制。
三、功   能
人工可控，VGA视频信号交换输出。





四、技术参数

16路VGA信号输入 8路VGA信号输出
带 宽 275MHz
RS232串口 控制距离20米
VGA输入信号 驱动距离10米
VGA输出信号 驱动距离30米
输入电源 AC220V±10％
功耗 ≤30W
