 产品简介：

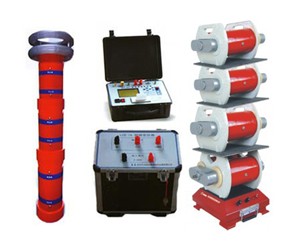

   电容式电压互感器（CVT）在进行校验时，试验频率必须在50Hz的条件下进行，同时现场地理条件复杂，传统的实验装置已经很难满足现场搬运、试验的要求,CVT检验用谐振升压装置是国内最先用于现场效验的可调试谐振装置，已广泛用于国内500kV及以下的电容式电压互感器的现场校验。

产品别称：
变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备
产品特性：
◆ 输出电压电流波形良好，失真度小于0.5%
 ◆ 需要电容量小。所需电源容量为试验容量的1/Q倍，而Q值可以做到20－60
 ◆ 不需要过压保护。当试品发生击穿时，系统失谐，谐振高压消失，电抗器立即起到限
    制短路电流的作用，不会加剧对试品的损坏
 ◆ 便于现场搬动。该装置为干式组合串联谐振装置，由励磁变压器和多个谐振电抗器组
    成，单个组成单元体积小，重量轻，便于搬动，适合现场使用
 ◆ 该装置将调压控制箱和励磁变压器合二为一，做成一体化结构，体积小，重量轻，接
    线简单，特别适合现场使用。

技术参数：
  电抗器台数 控制箱容量
（kVA） 励磁变容量
（kVA） 励磁变电压
（kV） 装置输出电压
（kV）
110kV 2 5 5 6 80
220kV 4 5 5 10 160
330kV 6 10 10 15 240
500kV 8 10 10 20 320
