产品简介：

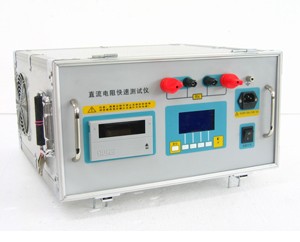

   变压器绕组直流电阻测试仪是变压器在交接、大修和改变分接开关后，必不可少的试验项目。在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发了变压器绕组直流电阻测试仪（以下简称直阻仪）。它采用全新电源技术，具有性能稳定，测量迅速、体积小巧、使用方便、测量精度高，数据重复性好等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。直阻仪提供了“温升试验”和“普通试验”两种测量方式。其中“温升试验”方式应用于变压器温升试验的绕组直流电阻测量。“普通试验”方式则是普通情况下的变压器绕组的直流电阻测量，两者的区别在于“温升试验”方式在测量开始后会每隔30秒自动记录并打印绕组直流电阻的变化情况，在“普通模式”方式测量数据的记录和存储均为手动控制。按“模式”键可以在这两种模式间来回切换。“电流”键用于选择测量电流，直阻仪提供了4种不同的测量电流，您可以根据需要进行选择，请注意每种测量电流的最大测量范围，以免出现所测绕组直流电阻大于所选电流的最大测量范围，使测量开始后电流达不到预定值，导致直阻仪长时间处于等待状态
产品别称：
直阻仪，直流电阻测试仪，直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试
产品特性：
◆ 体积小巧、重量轻。
 ◆ 全中文菜单操作，操作简单方便。
 ◆ 测量速度快，数据精确稳定。
 ◆ 具有自动放电和放电指示功能，减少误操作，保证设备及人员安全。
技术参数：
项目
 技术指标及参数
 备注

测试电流
 2.5A-5A-10A-20A-40A


测量范围
 2.5A   10mΩ~8Ω

5A：  1mΩ~4Ω

10A： 1mΩ~2Ω

20A： 1mΩ~1Ω

40A： 1mΩ~500mΩ


测量准确度
 ±0.2%（满量程）


数据存储
 255个


显示
 液晶显示器
 电阻显示为4 1/2位

最大分辨率
 0.1μΩ


电源
 AC 220V±22V，50Hz±2 Hz
 保险管5A

最大功耗
 300W
 测试电流为10A时

工作环境
 环境温度:0°～40°相对湿度:≤80%


体积
 200╳400╳280(mm)


重量
 6kg
