产品简介：

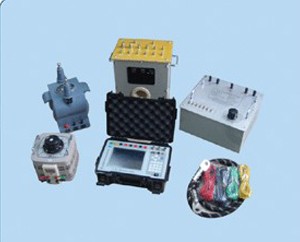

   SXHG-AV电流电压互感器现场校验装置是新型电流互感器检定装置，适合于室内、室外使用。本装置由互感器校验仪、电流互感器负荷箱、调压器等主要器件组成。

产品别称：
SXHG-AV电流电压互感器现场校验装置
产品特性：
◆ 集校验仪，负荷箱，调压器于一体，接线方便
 ◆ 二次电流切换采用旋钮开关，电流比切换快速
 ◆ 可方便地外接调压器和升流器，随时增加或调整升流器容量
 ◆ 保护线路完整，操作放心
 ◆ 在检定互感器时，仪器可以随时测量被检互感器次级回路的阻抗或导纳的有功分量和无功分量
 ◆ 在检定互感器时，仪器能自动指示极性。当极性错误时，仪器能自动切断差流（差压）回路，确保仪器输入电路安全。并发出声光报警，提示检定人员注意
 ◆ 仪器可以作为直角坐标系交流电位计使用，测量交流小电流或交流小电压
 ◆ 仪器可以与隔离PT及操作箱一起测量电压互感器的二次压降
 ◆ 在检定互感器时，仪器可以用标准电流互感器或标准电压互感器作标准，也可以用双级电流互感器，双级电压互感器或感应分压器作比例标准
 ◆ 仪器可以用整体法或元件法进行周期检定
 ◆ 显示方法：320×240中文大液晶屏
 ◆ 存储功能：CT数据40组，能对CT的1%点的误差数据进行存储
 ◆ 联机功能：可以和计算机及相应软件联机
 ◆ 打印功能：实时查询打印

技术参数：
◆ 设备使用环境
       温    度:5℃--40℃       相对湿度:<80%(25℃)    海拔高度:<2500m
       电源频率:50Hz±0.5 Hz    电源电压:220V±5V
 ◆ 测量范围:
        同相分量(%): 0.0001～200.0              分辨率:0.0001
        正闪分量(分):0.001～700.0               分辨率:0.001
        阻抗(Ω):    0.0001～60.0               分辨率:0.0001
        导纳(ms)：   0.0001～60.0               分辨率:0.0001
 ◆ 基本误差:
        同相分量:ΔX=±（X×2%＋Y×2%±Dx）(有1级可选)
        正交分量:ΔY=±（X×2%＋Y×2%±Dy）(有1级可选)
              “X”、“Y”——仪器的显示值
                 “Dx,Dy”——仪器的量化误差
                  Dx=2,Dy=5
 ◆ 百分表:       &n
