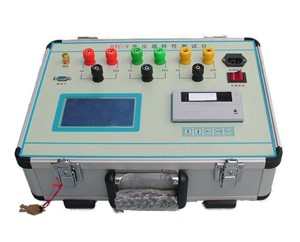

产品简介：
  触摸屏和旋转鼠标双重操作，菜单可中、英文转换，所有操作均有菜单提示。仪器实现真正意义上的三相同时测量，可测量所有的变压器（包括Y/D、D/Y、YY、DD、V-V、Z型、斯科特、逆斯科特、整流及单相变压器等）的变比、组别、直流电阻、空载电流、空载损耗、阻抗电压、负载损耗、容量及绕组变形等，电压互感器（含电容式电压互感器）的变比。一台仪器轻松搞定。

产品别称：
变压器特性综合测试仪、变压器特性测试仪、变压器测试仪
产品特性：
◆ 能够测量变压器的初级与次级的相位偏差（以分或百分之一弧度显示）。这将快速指出变压器中的问题，例如局部短路线圈和磁芯故障。也非常适合测试电压互感器(PT)和电流互感器（CT)的相位差。
 ◆ 具有足够的内存，最多可以存储200次测试结果，可用于以后在实验室进行数据分析。包括测量变比和计算变比、励磁电流、组别、相位差、变比误差、序号和变压器型号、直流电阻、空载电流、空载损耗、阻抗电压、负载损耗、容量及绕组变形等信息。
 ◆ 仪器具有USB和485接口，使用配套的软件，可以用于数据存储、报告打印和下载数据到PC，并且可以远程控制仪器和数据下载。
技术参数：
测量参数
 测量范围
 分辨率
 测量精度

变压器变比
 0.8—5000.0
 0.0001—0.1
 0.1%

5000.0—20000
 0.1—1
 0.2%

相位差
 0—360°
 0.01°


组别
 0—11



交流电压
 30V—100V—450V （自动切换量程）
 0.1V
 ± 0.1 ％

交流电流
 0.05A—20A—75A （自动切换量程）
 1μA
 ± 0.1 ％

功率因数
 0.015 ≤ COSΦ ≤1
 0.001
 ± 0.2 ％

工频频率
 45 Hz - 65Hz
 0.01 Hz
 ± 0.1 ％

短路阻抗/电抗


 ± 0.2 ％

空载电流


 ± 0.5 ％

空载损耗


 ± 1.0 ％

空载等值阻抗


 ± 0.5 ％

谐波分析
 1～31次

 ± 0.2 ％
