武汉三新电力设备制造有限公司

产品简介：
    该系列装置主要针对220KV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

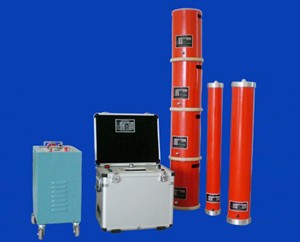

    该系列装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片，频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，确保仪器稳定和安全。
产品别称：
变电站电器设备交流耐压谐振装置
产品特性：
该系列装置与国内同类产品相比，具有多种关键优势：
◆ 同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。
 ◆ 变频控制源容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；采用220V或380V单相电源，方便现场取电。
 ◆ 配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。
技术参数：
 ◆ 额定输出电压：0～500KV（AC有效值）及其以下
  ◆ 输出频率：20～300Hz
  ◆ 谐振电压波形：纯正弦波,波形畸变率＜1.0%
  ◆ 最大试验容量：1000KVA及其以下
  ◆ 工作制：满功率输出下,一次连续工作时间15min
  ◆ 品质因数：30～90
  ◆ 频率调节灵敏度：0.1Hz,不稳定度＜0.05%
  ◆ 工作电源：380/220V±15%/50Hz±5%
  ◆ 系列产品配置及适用范围

产品型号名称 试品对象适用范围 主要配置参数
变频源1台 励磁变1台 谐振电抗器
GDXZ-(UI)-F27/54/108-108
变频谐振升压装置
试验频率：45～300Hz
 31500kVA及以下35kV电力变 5kW 5kVA 27kV/1A 4台
频率≥45Hz
35kV断路器及闭母线、 绝缘子
10kV（300mm2）电缆2000m
35kV（300mm2）电缆500m
GDXZ-(UI)-F54/108/216-216
变频谐振升压装置
试验频率：45～300Hz 110kVA断路器及母线 10kW 10kVA 54kV/1A 4台
频率≥45Hz
110kVA GIS≤10隔断
35kV（300mm2）电缆1500m
10kV（300mm2）电缆3000m
110kV全绝缘主变压器
GDXZ-(UI)-F65/130/260-520
变频谐振升压装置
试验频率：45～300Hz 110kVA断路器及母线 25kW 25kVA 65kV/2A 4台
频率≥45Hz
110kVA GIS≤10隔断
110kV（300mm2）电缆800m
35kV（300mm2）电缆3000m
10kV（300mm2）电缆6000m
110kV全绝缘主变压器
GDXZ-(UI)-F250/500-500
谐振升压装置
试验频率：45～65Hz 220kVA及以下电压互感器、 电流互感器 20kW 20kVA 50kV/2A 5台
频率：45～65Hz
1000PF分压器 1台

220kVA及以下穿墙套管
220kVA及以下支柱绝缘子、 隔离开关
220kV及以下断路器
220kV及其以下绝缘工器具
