产品简介：
   继保校验仪是近十年来发展起来的一个新型智能化测试仪器，以前的继电保护试验工具主要是用调压器和移相器组合而成，体积笨重，精度不高，已不能满足现代微机继电保护的校验工作。随着科学技术的不断发展，继保校验仪已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主流。所以，继保校验仪，必将成为现代继电保护工作人员的必不可少的试验工具。
    现代继保校验仪可分为两种形式，一种是采用传统的OCL功放，体积大，重量在25Kg左右，比较笨重，功放管工作在放大区，时间长了容易损坏，且动态范围窄，精度不高。另一种是采用开关电源，功放采用数字功放，体积小，重量轻，效率高，是继保校验仪的发展方向。

产品别称：
微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪
产品特性：

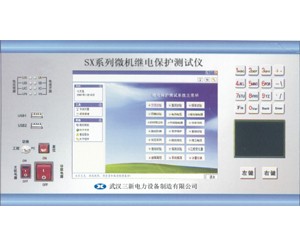

◆ 满足现场所有试验要求。SX-3400型具有标准的四相电压，三相电流输出，电压125V/相，电流30A/相。三相并联可达90A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。
 ◆ 各种技术指标完全达到电力部颁发的DL/T624-1997 《继电保护微机型试验装置技术条件》的标准。
 ◆ 单机独立运行，内置高性能工控机，主频300~600MHZ，内存128M，硬盘6~12G，运行  Windows XP操作系统。
 ◆ 国内同行业首先采用进口拉丝不锈钢面板，不锈钢键盘，同时采用触摸式鼠标，克服了轨迹球鼠标操作不灵活、容易损坏的缺点，并选用8.4寸,分辨率为800*600的TFT真彩显示屏,使得单机整体操作方便自如,经久耐用.
 ◆ 主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每用2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度.
 ◆ 功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。
 ◆ 采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
 ◆ 可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
 ◆ 具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
 ◆ 配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
 ◆ 具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。

技术参数：
◆ 交流电流源:
     相电流输出（有效值）：  0--30A/相，精度0.2%
     三相并联输出(有效值)： 0--90A/三相同相位并联输出
     相电流长时间允许工作值(有效值)： 10A
     每相最大输出功率 ：420VA
     三相并联电流最大输出功率 ：900VA
     三并电流最大输出允许工作时间 ：10s
     频率范围： 0--1000Hz    精度：0.001Hz
     谐波次数： 2--20次      相位：0--360°    精度：0.1°
 ◆ 直流电流源:
      电流输出：  0--±30A/相  ：精度 0.2%
 ◆ 交流电压源:
      相电压输出（有效值）： 0--125V/相  精度：0.2%
      线电压输出（有效值）： 0--250V
      相电压/线电压输出功率 ： 75VA/100VA
      频率范围： 0--1000Hz  精度：0.001Hz
      谐波次数： 2--
