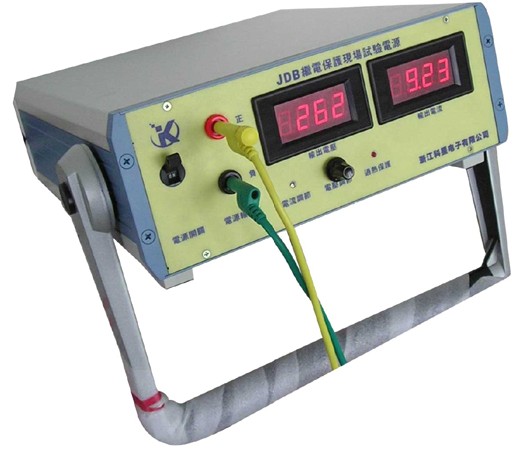

JDB型继电保护现场试验电源被广泛应用于电力直流屏系统、工控、通信、科研、蓄电池充电等设备，并可作为电力系统装置小型试验电源，尤其是作为继电保护装置全检的80%电压试验电源，也可作为新投调试时继电保护屏柜及装置的工作电源。
功能及特点
1、采用无工频变压器的开关电源技术，因而具备交、直流兼容输入功能。
2、最大输出260V，20A，最大输出功率5200W。
3、设有完善的保护功能。内置温控散热风扇，既能有效散热，又能有效延长风扇寿命；过热自动关机保护；输出过压、过流和短路保护。开机延时软启动，避免开机输出电压过冲。
4、体积小，重量轻。高频变压器隔离，安全可靠。使用方便，操作简单。
技术参数
输入电压：AC220V±15%，50Hz；当输出电压降低时允许输入电压下限相应下降。
输出稳压值可调范围：(0～260)V；输出恒流值可调范围：(0～20)A。
源电压调整率：稳压≤0.5％；负载调整率：稳压≤1％；恒流≤2％。
整机效率：≥86％；纹波电压：总纹波电压Vpp≤1%。
输出电压：显示准确度±1.5%；输出电流：显示准确度±2%。
开机输出电压过冲：≤2％。
绝缘电阻：输入－输出：≥20MΩ；输入－机壳：≤20MΩ；输出－机壳：≤80MΩ。
绝缘强度：输入－输出：AC1500V，10mA，1分钟；
输入－机壳：AC1500V，10mA，1分钟；输出－机壳：AC1500V，10mA，1分钟。
整机过热保护温度阀值：75～85℃。
平均无故障时间：≥50000h。
