目前，变电站内继电保护设备普遍使用微机保护、变电站综合自动化及其他一些微机监测设备，其工作电源取自直流回路。直流回路中的对地电容具有隔直流通交流的固有特性，所以即使人们不慎将交流电单线串接到直流回路中，直流系统也能长时间的正常运行，并不被人们所发现，这也就表明直流回路的对地电容的存在大大减少了交流电压的干扰。在电子电路中通常有EMI回路，也就是对地吸收电容回路，系统将干扰源通过EMI中的对地电容加以旁路接地，使各设备之间能够保持兼容和正常运行，各设备对地之间的电容越大效果越好，也因此让人们错误的认为一些大型变电站中设备对地电容的增大，单点接地不会造成保护设备误动。 其实不然，当直流系统对地电容增大到一定数值时，直流负母线对地电压高于继电器动作电压时，直流系统的一点接地就有可能致使继电器误动，这就降低了直流系统运行的安全性。

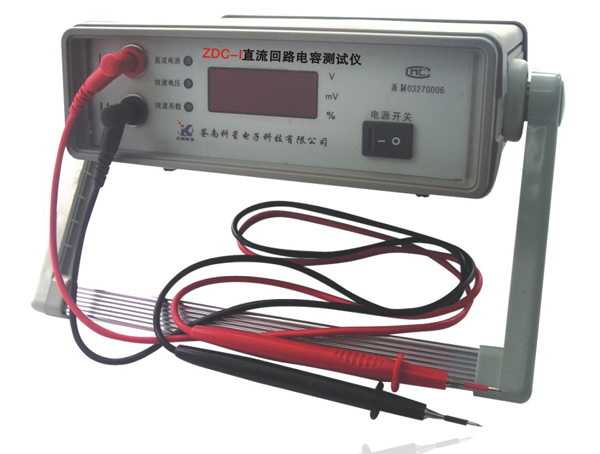

为了满足变电站对地电容在安全范围运行，所以我们有必要对直流系统的对地电容值进行准确的测量。但现行的直流绝缘监视仪采用的电桥原理只能测出整个直流系统的正对地电阻和负对地电阻，无法对接地电容进行测量的，所以人们也就没有对直流回路对地电容的测量。鉴于此，我公司开发了一款能在满足电磁兼容的条件下，直接对直流系统中的EMI回路电容、分布电容、各回路对地电容值进行测量。
主要特点
1、 采用信号同步法，测试整个直流系统的接地电容值和回路电容值。
2、 采用电桥法，测试整个直流系统接地电阻值和回路接地电容值。
3、 利用数字信号超前校验技术，实现高精度、全数字、全量程测试。
4、 以电源自适应技术，一套测试仪能适用于不同电压等级的直流系统。
